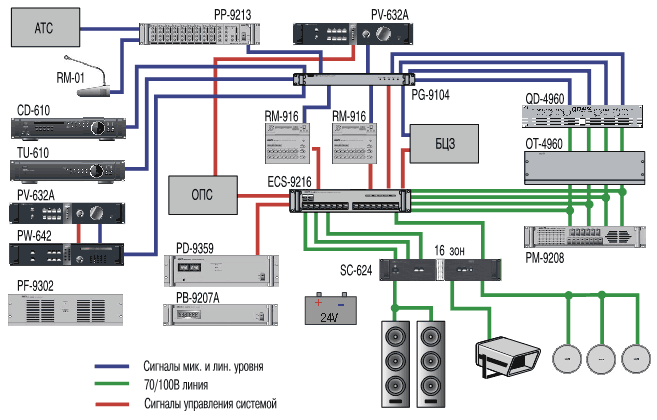

Структурная схема построения СОУЭ на основе блока PG-9104 и контроллера ECS-9216

Система имеет 4 независимых канала (для музыкальной трансляции) и 16 зон трансляции. Речевые сообщения подаются с помощью удаленных микрофонных панелей с селектором выбора зон RM-916 или с помощью микрофонов RM-01, подключенных к микрофонным входам блока PP-9213. К предварительному усилителю PP-9213 можно подключить дополнительные источники сигнала (АТС, приемники спутникового радиовещания и т.д.). Музыкальная трансляция обеспечивается использованием CD-проигрывателя CD-610 и тюнера TU-610. С помощью недельного таймера PW-642 и цифрового магнитофона PV-632A осуществляется подача сообщений служебного или рекламного характера в соответствии с записанной в таймер программой в выбранные на ECS-9216 зоны.

В системе предусмотрена возможность подключения блока центрального запуска БЦЗ системы ГО и ЧС. В случае срабатывания БЦЗ системный контроллер ECS-616 прерывает музыкальную трансляцию и речевое оповещение, и во все зоны транслируется сигнал ГО и ЧС. К системе подключается прибор охранно-пожарной сигнализации. В случае срабатывания пожарных датчиков контроллер ECS-9216 прерывает музыкальную трансляцию и речевое оповещение, и в зону пожара транслируется тревожное сообщение с цифрового магнитофона PV-632A.

В нормальном режиме трансляции все 4 источника линейного сигнала, подключенных к блоку программного обмена, транслируются в 4 независимых канала. В случае поступления сигнала от микрофонных панелей RM-916, БЦЗ, прибора ОПС, во все 4 канала будет транслироваться сигнал от соответствующего источника. Музыкальная трансляция при этом прекращается.

Система приоритетов: PV-632A, БЦЗ ГО и ЧС, RM-916 #1, RM-916 #2, источники музыкальной трансляции.

Линейные сигналы от блока программного обмена PG-9104 усиливаются 4-х канальным усилителем QD-4960 и блоком трансформаторов OT-4960 до уровня 100 / 70 В. Усиленные сигналы поступают на системный контроллер ECS-9216, который распределяет их по зонам трансляции. Для контроля наличия и качества сигнала на выходах усилителей мощности используется блок монитора PM-9208.

Для контроля целостности трансляционных линий используется блок SC-624, который включается между линиями с оповещателями и контроллером ECS-616.

Электропитание системы осуществляется от сети 220 В, 50 Гц. Блок PD-9359 служит для контроля и распределения питания. В случае пропадания основного питания, система автоматически переключается на резервное. Резервное питание осуществляется от аккумуляторных батарей 24 В. Зарядное устройство PB-9207A служит для поддержания их в заряженном состоянии. Усилители QD-4240, QD-4480 и QD-4960 не могут работать от аккумуляторных батарей, поэтому для резервирования их питания необходим источник бесперебойного питания.

Блок PF-9302 необходим для поддержания нормального температурного режима стоечного оборудования, установленного в шкаф.
