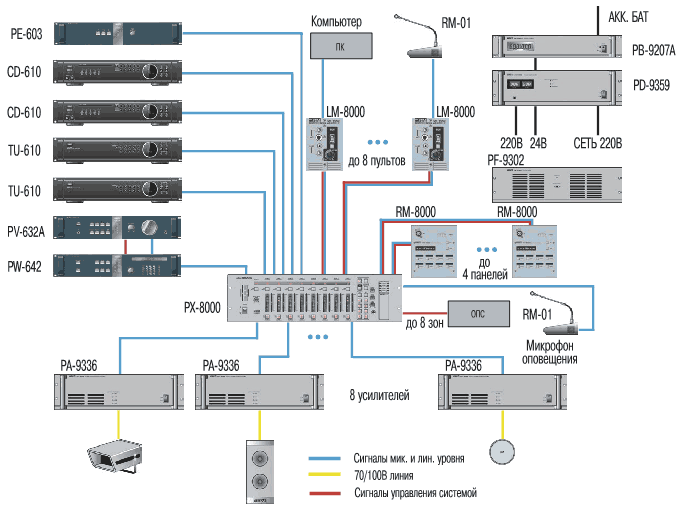

Структурная схема построения СОУЭ на основе контроллера PX-8000

Система имеет 8 независимых каналов и 8 зон трансляции. Специальные сигналы (гонг или сирена) подаются с помощью PE-603. Речевые сообщения подаются в выбранные зоны с помощью удаленных микрофонных панелей RM-8000.

PX-8000 имеет 8 контактов для подключения прибора охранно-пожарной сигнализации (ОПС). В случае срабатывания пожарных датчиков, музыкальная трансляции и речевое оповещение в зонах пожара автоматически прерывается, и в них будет транслироваться записанное пользователем тревожное сообщение. Руководство эвакуацией можно осуществлять с помощью микрофона RM-01, подключенного к PX-8000. Выбор зон при этом осуществляется с помощью кнопочного селектора на передней панели.

Музыкальная трансляция обеспечивается использованием CD/MP3 проигрывателей CD-610, цифровых тюнеров TU-610. С помощью недельного таймера PW-642 и цифрового магнитофона PV-632A осуществляется подача сообщений служебного или рекламного характера в соответствии с записанной в таймер программой

Для дистанционного выбора источника сигнала для трансляции в каждой зоне может быть установлен пульт дистанционного управления LM-8000. Дополнительно к аудиовходам пульта LM-8000 можно подключить свой источник сигнала (ПК, микрофон RM-01), который будет транслироваться в данной зоне.

Система приоритетов: мик. управления эвакуацией; тревожное сообщение; RM-8000 #1-4; источники, подключенные к LM-8000; источники музыкальной трансляции.

Линейный сигнал на трансляционные усилители мощности PA-9336, усиливается до уровня 100 / 70 В и поступает на линии с оповещателями.

Электропитание системы осуществляется от сети 220 В, 50 Гц. Блок PD-9359 служит для контроля и распределения питания. В случае пропадания основного питания, система автоматически переключается на резервное. Резервное питание осуществляется от аккумуляторных батарей 24 В. Зарядное устройство PB-9207A служит для поддержания их в заряженном состоянии. Блок PX-8000 не может работать от аккумуляторных батарей, поэтому для резервирования его питания необходим источник бесперебойного питания.

Блок PF-9302 необходим для поддержания нормального температурного режима стоечного оборудования, установленного в шкаф.
