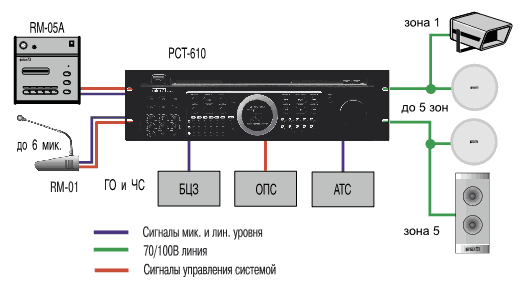

Структурная схема построения СОУЭ на основе цифрового усилителя PCT-610/620

Система имеет 5 зон трансляции общей мощностью 120 / 240 Вт. Речевые сообщения подаются с помощью удаленной микрофонной панели RM-05A или с помощью микрофонов RM-01, подключенных к универсальным входам PCT-610 / PCT-620. Сигнал привлечения внимания "гонг" может включаться дистанционно с помощью микрофонов RM-01. Первый и второй входы обладают приоритетом над остальными источниками сигнала и могут быть использованы для подключения Блока Централизованного Запуска (БЦЗ) или другого управляющего прибора системы оповещения ГОиЧС. В системе предусмотрена возможность подключения линейного выхода громкоговорящей связи АТС, что позволяет подавать речевые сообщения с любого телефона, подключенного к АТС.

Музыкальная трансляция обеспечивается встроенным цифровым AM/FM тюнером и CD/MP3 проигрывателем на 1 диск, а также подключением к универсальным входам усилителя внешних источников.

В системе предусмотрена возможность подключения прибора охранно-пожарной сигнализации (ОПС). В случае возникновения пожара, музыкальная трансляция и речевое оповещение приглушается и во все зоны с максимальной громкостью транслируется тревожное сообщение, записанное во внутреннюю память усилителя.

Система приоритетов: тревожное сообщение, Мик.1, Мик.2, сирена, гонг, АТС, остальные сигналы.
