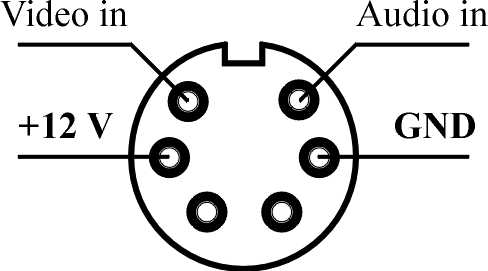

Распайка разъемов мониторов

SAMSUNG	KOCOM 804	MYTHOS
WOOJU 500, 501		COMMAX CCM 052

Распайка разъёма СКАРТ и S-VIDEO

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d'appareils radio recepteurs et televiseurs) переводится с французского как "Ассоциация радиотехнической и телевизионной промышленности". Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе "Видеотекст", клавиатуры в системе "Телетекст", видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

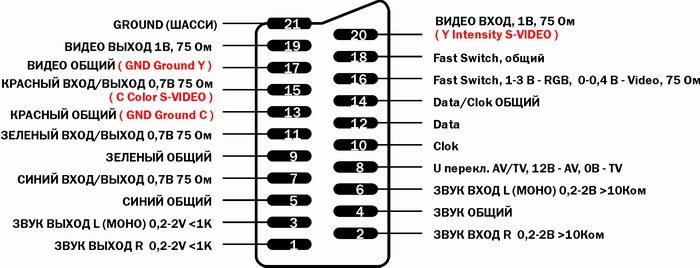

Описание контактов разъема SCART

Контакт	Назначение	Уровень сигнала	Вх. сопротивление	RCA
1	Звуковой выход (правый)	0.2 ~ 2 В (0.5 В эфф.)	< 1 КОм
2	Звуковой вход (правый)	0.2 ~ 2 В (0.5 В эфф.).	> 10 КОм
3	Звуковой выход (левый - моно)	0.2 ~ 2 В (0.5 В эфф.)	< 1 КОм
4	Звук, общий	-
5	RGB : Blue, общий	-
6	Звуковой вход (левый - моно)	0.2 ~ 2 В (0.5 В эфф.)	> 10 кОм
7	RGB : Blue вход/выход	Размах 0.7 В	75 Ом
8	Audio/RGB switch / 16:9	0~2 В (лог"0") -> TV 9.5~12 В (лог"1") -> AV	вход > 10 kOm выход < 1 kOm
9	RGB : Green, общий	-
10	Data 2 : clockpulse *	-
11	RGB : Green вход/выход	Размах 0.7 В	75 Ом
12	Data 1 : data *	-
13	RGB Red, общий	-
14	Data/Clock, общий *	-
15	RGB : Red вход/выход	Размах 0.7 В	75 Ом
16	Пеpеключение Видео/RGB (Fast Switch)	1~3 В (лог"1") -> RGB, 0~0.4 В (лог"0") -> Видео	75 Ом
17	Видео, общий	-
18	Общий для контакта "16"	-
19	Видео выход	Размах 1 В	75 Ом
20	Видео вход	Размах 1 В	75 Ом
21	Общий по периметру разъема	-

* - существует несколько известных систем обмена информацией посредством SCART - это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony.

Стандарт МЭК-933-1 предусматривает четыре вида кабелей:

А - без видеосигналов и RGB

С - без сигналов RGB

V - без сигналов аудио

U - универсальный, обеспечивающий все соединения

Распайка кабеля скарт - скарт для передачи видео и аудио:

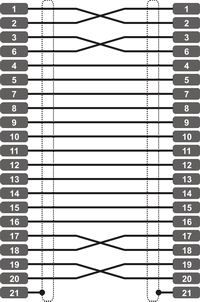

Полная распайка кабеля скарт - скарт (универсальный, обеспечивающий все соединения):

Распайка S-VIDEO

Для подключения видеокамеры к бытовому телевизору можно использовать:

Композитный вход - имеется на всех современных моделях телевизоров. Разъём - RCA (тюльпан) либо SCART (гребенка). Практически все цветные видеокамеры имеют композитный выход видеосигнала. Так же к этому входу можно подключить любую черно-белую видеокамеру.

Вход S-VIDEO. Разъём - S-VIDEO (минидин 4-пин.) либо SCART (гребенка). Присутствует не на всех моделях телевизоров. Выход S-VIDEO есть у цветных видеокамер высокого разрешения (Например CCTV KZC-261, модуль CB-60H).

При необходимости преобразовать сигнал S-VIDEO в композитный (например композитный выход у видеокамеры сгорел, а S-VIDEO еще работает) можно воспользоваться следующей схемой:
