ТЕСТ: Пассивные приемопередатчики и активное оборудование SC&T для передачи видеосигнала по витой паре

                Передача видеосигнала по витой паре, независимо от того, как к такой передаче относятся специалисты, уже давно стала вполне привычным явлением, а на рынке представлен широкий спектр оборудования для этих целей. Этот способ передачи видеосигнала обеспечивает относительно высокую помехозащищенность и позволяет дополнительно передавать в одном многопарном кабеле несколько сигналов, и необязательно видеосигналов, так как дополнительно можно передавать аудиосигналы и сигналы для управления поворотными телекамерами. Так как в отличие от передачи видеосигнала по коаксиальному кабелю здесь сразу удается избежать возникновения фоновых помех за счет применения дифференциального метода передачи. Такой способ базируется на преобразовании несимметричного видеосигнала в симметричный с последующей передачей биполярного сигнала по витой паре и коррекцией сигнала на приемнике. В качестве еще одного очевидного преимущества можно упомянуть значительное увеличение дистанции передачи видеосигнала (каскадное соединение активных приемников и передатчиков позволяет еще больше увеличить эту дистанцию). Немаловажным преимуществом передачи сигнала по витой паре считается и экономия средств как на стоимости кабеля (по одному кабелю 5 категории с 4 парами можно передать 4 видеосигнала), так и на его прокладке (прокладывать один кабель витой пары проще, чем 4 коаксиальных).

               В прошлом году в рамках рубрики "авторские страницы" наша редакция опубликовала статью Фуада Айдаева ("Телефонная пара как средство передачи изображения на большие расстояния", "CCTV Фокус", 4, 2004). В этой статье автор поделился своим опытом организации передачи видеосигнала с использованием телефонной пары. Для этого были применены активные приемники и передатчики производства тайваньской компании SC&T (Smart Cabling & Transmission), которые предназначены для передачи видеосигнала по витой паре на большие расстояния. В примере, который был приведен в статье, активные передатчики и приемники SC&T использовались не по назначению, так как инсталляторы на свой страх и риск передавали видеосигнал по телефонной паре, что потенциально могло привести к появлению наводок и помех в видеосигнале даже на том небольшом расстоянии (350 метров), на которое передавался видеосигнал с информационным потоком для управления поворотной телекамерой. Реально же рассмотренное в той статье активное оборудование позволяет передавать черно-белый видеосигнал на расстояние вплоть до 2.4 километра. Поэтому мы решили проверить это оборудование в лабораторных условиях и использовать для передачи видеосигнала витую пару 5 категории, рекомендованную производителем.

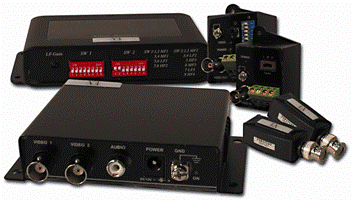

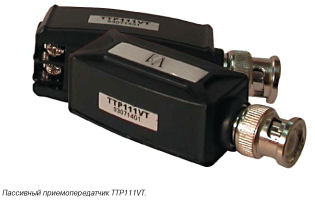

            Для тестирования мы выбрали как активное, так и пассивное оборудование. Были взяты пассивные приемопередатчики TTP111VT, позволяющие передавать, как заявлено производителем,  цветной видеосигнал на расстояние до 400 метров и черно-белый видеосигнал - до 600 метров. Также пассивные приемопередатчики можно использовать с активными приемниками, например, TTA111VH, TTA111(V)AV, TTA414VR, при этом расстояние передачи значительно увеличивается. А для обеспечения стабильного режима передачи видеосигнала и повышения помехоустойчивости компания производитель рекомендует в качестве приемника использовать устройства серии TTP111VH, TTP414VH.

            Кроме выбранной нами модели, в этой линейке продуктов также присутствуют и более сложные приемопередатчики, позволяющие передавать по дополнительной паре аудиосигнал или подать питающее напряжение для телекамеры. Компания SC&T производит также пассивные приемопередатчики, которые позволяют передавать по 1 кабелю витой пары 5 категории сразу 4 видеосигнала. Но вернемся к модели TTP111VT, которая представляет собой очень простое устройство, не требующее дополнительной настройки. Достаточно передатчик подключить телекамере (непосредственно к разъему к разъему BNC на телекамере или, используя для соединения в случае необходимости дополнительный коаксиальный кабель). Две жилы витой пары подключаются к клеммам и так же, соблюдая полярность, подключаются на другом конце кабеля к приемнику, после которого видеосигнал снова передается по коаксиальному кабелю.
               Обратите внимание на размеры пассивных приемопередатчиков. Их длина не превышает 7 см, а такая компактность позволяет устанавливать эти пассивные приемопередатчики внутри гермокожуха, что дополнительно облегчает инсталляцию.

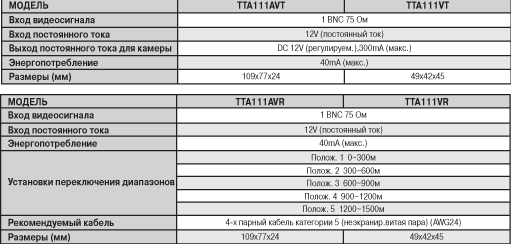

               Ниже мы приводим сводную таблицу характеристик пассивных приемопередатчиков. Пассивные приемопередатчики для одновременного приема/передачи до 4 сигналов (используются все 4 пары кабеля 5 категории) мы не рассматриваем, так как они аналогичны предыдущим.
