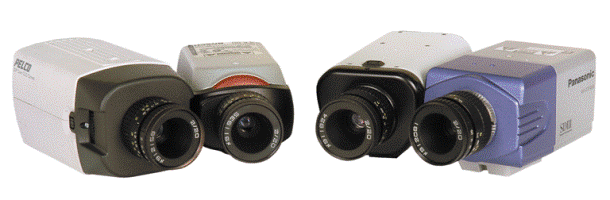

ТЕСТ: Тестированиe телекамер с расширенным динамическим диапазоном

Pelco
CC3610H-7X

           Телекамера Pelco CC3610H-7X занимает среднее место в линейке телекамер компании Pelco общего назначения с цифровой обработкой сигнала.
           Как мы уже говорили во введении, единственная и главная причина, по которой мы выбрали именно эту телекамеру, это то, что в ней используется матрица ПЗС SONY ExView HAD. Кроме этого, раз уж остальные телекамеры зарубежного производства и имеют цифровую обработку сигнала, то телекамера с матрицей ПЗС SONY ExView HAD должна подходить и по этому параметру.
           Все телекамеры Pelco из серии CC3610 и CC3710 в зависимости от модификации кодируют цветной сигнал по системе NTSC или PAL. Кроме этого, любая модификация подразделяется также и на те, которые питаются от 12 VDC, 24 VAC либо 110-240 VAC.
           Начав работать с этой телекамерой, мы решили не останавливаться исключительно на определении динамического диапазона, а, ознакомившись с ее характеристиками, протестировали все, что только представлялось возможным. Но для начала начнем с внешнего описания. Заметим сразу, в отличие от отечественных производителей, импортные телекамеры комплектуются подробным техническим описанием. В техническом описании указана также распайка для подсоединения объектива с АРД. Помимо этого, даже указывается тип кабеля (RG59/U, RG6/U, RG11/U) и максимальная дистанция, на которую можно передать сигнал (229 м, 305 м, 457 м соответственно). Приводится также табличка для телекамер с питанием 24 VAC/12 VDC, где для обоих типов питания приводится максимальная длина разных типов питающих кабелей.

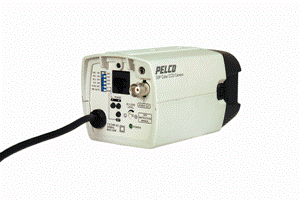

             Корпус камеры имеет средние размеры (12.8х7.2х6.7 см). Масса без объектива составляет 0.4 кг. Массивность корпуса отчасти вызвана тем, что питание осуществляется от сети. Единственная плата телекамеры буквально напичкана электроникой, там же виден и блок обработки сигнала от той же компании SONY. Сверху и снизу имеется резьба (1/4 дюйма, UNC-20) для крепления. Немного необычным было наличие на задней панели гнезда RJ45-10, посредством которого осуществляется питание телекамеры (24 VAC, 12 VDC), передача видеосигнала, в том числе и по витой паре. Признаком того, что электропитание к камере подведено, является световая индикация сзади. Также на задней панели располагаются все переключатели (AGC – АРУ, ESC – автоматическое накопление заряда, BLC – компенсация фоновой засветки, FLK – функция подавления мерцания ламп, SYNC – синхронизация, WB – баланс белого), выходной разъем BNC и шнур для питания. Регулировка тока для объектива с АРД, регулировка фазы (при синхронизации от сети) тоже находятся на задней панели. Имеется также кольцо заднего фокуса, который регулируется в достаточно большом диапазоне.
       В качестве фоточувствительного элемента используется 1/3 ПЗС матрица SONY ExView HAD. Серия CC3710 отличается от CC3610 использованием матрицы SuperHAD, которая отличается, помимо прочего, спектральной характеристикой, и, соответственно, способом повышения чувствительности.

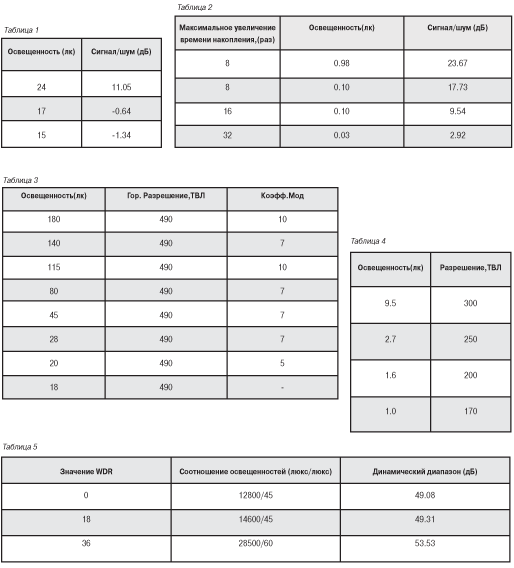

       Теперь плавно перейдем к технической части тестирования. Первым пунктом у нас стоит горизонтальное разрешение. В условиях нормальной освещенности (а под нормальной у нас понимается освещенность порядка 200 – 1000 лк), в плоскости объектива она составляла 450 лк. На уровне 490 ТВЛ коэффициент модуляции напряжения составил 0.07. Это полностью согласуется с тем, что указано в описании (> 480 ТВЛ). Конечно, можно было бы привести таблицу с зависимостью коэффициента модуляции от горизонтального разрешения, но мы не видим в этом особой необходимости, и поэтому перейдем к другим характеристикам.
         Порог освещенности, при которой еще можно работать с телекамерой, оказался достаточно низким. В описании указана минимальная освещенность 0.4 лк F1.2. Наверное, как и везде, имеется в виду минимальная средняя освещенность объекта. Мы же измеряли освещенность в плоскости объектива, и, соответственно, она будет намного ниже той, что на объекте. При отключенной автоматической регулировке усиления минимальная освещенность в плоскости объектива составила 0.54 лк. Диафрагма при этом была полностью открыта, и горизонтальное разрешение равнялось 150 ТВЛ. При включении АРУ эквивалентное разрешение получилось при освещенности 0.10 лк. Естественно включение АРУ приводит к возрастанию шумов, но так как и полезный сигнал также усиливается, то в целом картина сохраняется вполне приемлемого качества. В зависимости от освещенности мы получили изображения со следующими значениями разрешения, которые указаны в таблице 1.

            Относительное отверстие диафрагмы при этом составляло 1/8. Как видно из таблицы, приемлемое разрешение сохраняется вплоть до освещенности 10 лк. При более низких освещенностях мы не указываем коэффициент модуляции по указанным в методике причинам.
Теперь подошла очередь затронуть такой немаловажный параметр, как соотношение сигнал/шум. Как и любой уважающий себя производитель, PELCO не указывает соотношение сигнал/шум в реальных условиях наблюдения, а, конечно, указывает его с учетом только тех шумов, которые появляются в матрице ПЗС. И, естественно, заводское значение сигнал/шум превышает 50 дБ. Что же мы получаем на выходе телекамеры? В идеальных условиях мы получили 41.24 дБ. Если кто-то никогда не интересовался оценкой качества изображения с помощью соотношения сигнал/шум, выраженного в децибелах, то подчеркнем, что 40 дБ – это можно сказать изображение достаточно хорошего качества. В дополнение к этому скажем, что при освещенности около 13 люкс разрешение составило 460 ТВЛ, а при освещенности 15 люкс соотношение сигнал/шум составило, как видно из таблицы 2, 37.50 дБ.
          Теперь перейдем к самой интересной части нашего тестирования – измерению динамического диапазона. Все измерялось способом, изложенном в методике тестирования. Хорошее качество изображения (оценка субъективная) получается при соотношении освещенностей 50 и 3 люкса. Имеет большое значение, конечно же, и в какой области освещенностей измерения проводятся. Мы все-таки проверяем в области самой близкой к минимуму освещенности в темной области. Пределом диапазона стало соотношение 1100 и 5 люкс, что в децибелах эквивалентно 46.85 дБ. Критерии качества изображения в обязательном порядке были соблюдены.

             Автоматическая регулировка усиления работает удовлетворительно. Глубину АРУ определяли по тому, как усиливается напряжение шума при полностью закрытой диафрагме. Так, при отключенной автоматике разница между пиковыми значениями напряжения шумов составляла в среднем 150 мВ, а при включении АРУ она возросла до 600 мВ, следовательно, коэффициент усиления меняется от 1 до 4. Если переключатель AGC стоит в положении ON, то усиление начинается тогда, когда темная часть наблюдаемой сцены начинает превышать 3/4 всей площади. Другая функция, которой обладают практически все телекамеры – автоматический электронный затвор (ESC). Ее включение имеет смысл в той ситуации, когда возможно перенасыщение изображения. Использование ESC позволяет в автоматическом режиме сократить длительность экспозиции до 1/100000 с. Когда этот режим включен, то можно также воспользоваться функцией BLC (backlight compensation) при использовании объектива с ручной подстройкой диафрагмы. Область работы BLC распространяется в таком случае лишь на те участки сцены, где существует небольшая неравномерность яркости объектов, но по абсолютной величине яркость совокупности этих объектов очень высока. Хорошо себя показала эта функция при использовании объектива с АРД при отключенном ESC. Темные объекты хорошо наблюдались на ярком фоне, и перенасыщения при этом не возникало.
           Баланс белого работает удовлетворительно. На белом и черном никаких цветов нет, а цветопередача естественная и подстраивается достаточно быстро в своем рабочем диапазоне (2500К – 9500К), поэтому никаких претензий к работе этой функции у нас нет.

               При использовании объектива с автоматической регулировкой диафрагмы в полностью автоматическом режиме камера работает хорошо, и никаких замечаний на этот счет у нас также не возникло. С другой стороны, так как телекамера, в принципе, простая, даже с учетом цифровой обработки изображения она должна работать хорошо. Поэтому ничего сверхъестественного от нее мы не ожидали и не получили.
           Выполнена она очень качественно, и в этом плане любые придирки будут неуместны. Диапазон температур (-10 … +50 град С) позволяет использовать CC3610H-7X в уличных условиях. Что касается цены, то покупатель должен сам для себя решить, насколько велика или мала ее цена (430 у.е.). По крайней мере, и заказчик, и инсталлятор могут не беспокоится за качество и надежность этого продукта, изготовленного в Великобритании.
Ну и, наконец, добавим, что на веб-сайте компании можно получить полную информацию по использованию телекамеры, а также по рекомендуемым креплениям, источникам питания и объективам.

Bosch LTC 0620/50
Dinion XF Day/Night

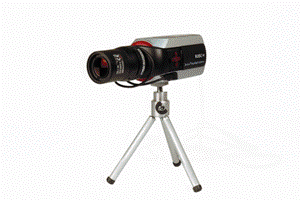

          Цветная телекамера для охранного видеонаблюдения Bosch LTC 0620/50 Dinion XF Day/Night представляет собой высококлассную телекамеру с 15-битной цифровой обработкой сигнала, ночным режимом, детектором движения и встроенным приемопередатчиком для удаленного управления.
           Взглянув на телекамеру производства Bosch, покупатель сразу поймет, что Bosch Security Systems одна из тех компаний, чьи специалисты все делают, как говорится, от и до. Открыв картонную коробку, к немалому удивлению мы обнаружили солидный кейс на замках, с одной стороны которого красуется фирменный красный логотип. Увидев такой чемоданчик, можно подумать, что там хранится что угодно, но только не телекамера для охранного видеонаблюдения. Внутри находится сама телекамера с вариофокальным (10 – 40 мм) асферическим объективом с автоматической регулировкой диафрагмы (LTC3774/30). В комплект также входит подробная инструкция по эксплуатации на нескольких языках, маленький фонарик с двумя фильтрами для имитации ИК-излучения в ночном режиме. Кроме всего этого, имеется также и небольшой штатив с телескопическими ножками для установки на горизонтальных поверхностях. Как мы позже узнали, подобная комплектация – это лишь рекламная акция, и, естественно, при оптовых закупках все телекамеры не будут поставляться в отдельных кейсах.
           Размер фоточувствительного элемента 1/2 дюйма для всех телекамер серии 0620. Отличаются они как обычно напряжением питания и стандартом сигнала NTSC или PAL.
Управление настройками через экранное меню осуществляется с помощью пяти кнопок, которые находятся не как обычно сзади, а скрыты под выдвижной панелью слева. Здесь же под выдвижной панелью находится фиксатор кольца заднего фокуса. Отверстия для крепления расположены как сверху, так и снизу. На задней панели, как обычно, расположены гнездо выходного сигнала, разъем BNC и S-Video. Кроме этого, есть вход для внешней синхронизации и тревожные вход и выход. Питание 220 В осуществляется с помощью выведенного шнура.
           Объектив подобран, безусловно, очень качественный. Вряд ли покупателю придется заботиться о приобретении нового, потому что имеющийся в комплекте подойдет для самых разных условий наблюдения.

               Включив камеру и обратившись к меню, мы сразу же увидели, насколько оно удобно. Кратковременное нажатие на центральную кнопку вызывает меню настроек. Все необходимые функции легко доступны, и переход от одних настроек к другим весьма прост. Возможна настройка трех различных режимов наблюдения, наличие которых очень удобно в случае перемены условий наблюдения. Первый раздел меню ALC включает в себя следующие подразделы. В первом (SHUT/GAIN) располагаются настройки регулировки накопления заряда и усиления сигнала. Время накопления можно устанавливать как вручную (1/50 с, 1/100 с, 1/120 с, 1/250 с, 1/500 с, 1/1000 с, 1/2000 с, 1/5000 с, 1/10000 с), так и указать автоматический выбор с заданным приоритетом. Усиление задается в единицах от 0 (отсутствие усиления) до 28. При включенной АРУ можно ограничить максимальное усиление. Глубина АРУ составляет 23,5 дБ. Но и для ручной регулировки усиления имеется ограничение, которое не допускает перенасыщения сигнала. Если используется автоматическая регулировка времени накопления, то можно указать максимальное увеличение времени накопления, так называемый ночной режим. При этом необходимо перейти к черно-белому изображению путем перемещения ИК-фильтра. Если же камера стоит в таком месте, где освещенность меняется в широком диапазоне, то очень удобно устанавливать приоритетное время экспозиции очень коротким и ставить максимальное время накопления в режиме повышения чувствительности. При автоматическом переходе в ночной режим можно варьировать уровень освещенности, при котором она будет переключаться. Имеется возможность выбора приоритета либо цветного изображения, либо предотвращения размытия изображения движущихся объектов до тех пор, пока позволяет освещенность. Так как камера предусмотрена для работы с инфракрасной подсветкой, то она распознает подобное излучение и не переходит в дневной режим.

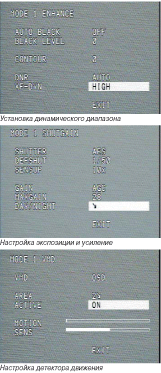

              Более общие настройки осуществляются в разделе ENHANCE. Здесь и располагается то, что нас заинтересовало в этой телекамере. Но обо всем по порядку. Уровень черного можно устанавливать вручную либо задать автоматическую установку уровня черного, которая не всегда работает идеально. Есть и такая полезная настройка, как резкость изображения. Помогает в некоторых ситуациях избавиться от шумов, естественно, с потерей информации о мелких деталях. Количественно мы можем это оценить исходя из разброса напряжения на темных участках изображения сцены. Крайнему минимальному значению -15 (при фиксированных внешних условиях) соответствовало, например, 25 мВ, а значению +15 (при прочих равных условиях) – 90 мВ, а нулю – 50 мВ.

Функция DNR (dynamic noise reduction) предназначена для уменьшения шумов. Как выяснилось, эта функция подавляет шумы примерно в полтора-два раза. Этот результат мы получили при тестировании отношения сигнал/шум. И, наконец, та функция, использование которой позволяет вести видеонаблюдение в более жестких условиях, так называемый XF – динамический диапазон. Имеется три уровня его регулировки: low, mid, high. При наблюдении обычной сцены нас ничего не удивило, а когда мы стали определять его предельные значения, то полученная нами величина превзошла все наши ожидания. Как оказалось, верхний предел освещенности можно задавать очень высокий. Отключив всю автоматику и не расширяя динамический диапазон, мы получили очень неплохое соотношение 4500/5, что в децибелах получается 59,08 дБ. Установив значение “low”, мы лишь немного расширили диапазон до 4600/5, т. е. до 59,28 дБ. Максимальный предел нас впечатлил – 67,36 дБ! Это означает возможность наблюдения, когда освещенность в светлой части сцены составляет 14000 лк, а в темной 6 лк! Включение АРУ неблагоприятно сказывается на динамическом диапазоне освещенностей. В полностью автоматическом режиме нам удалось добиться соотношения 5000/5, т.е. 60 дБ. Небольшим недостатком здесь можно посчитать, что при сильном расширении диапазона в темной области появляется дополнительный шум. Но, как известно, получить выигрыш во всем невозможно, зато возможно найти золотую середину для конкретных условий наблюдения. Назвать такой результат неплохим будет очень даже скромно. В виде исключения мы решили провести измерения в области больших освещенностей и получили следующие значения. Результаты сведены в таблицу 1.
          Как видно, несмотря на то, что диапазон сузился, сама его величина все же впечатляет. Это лишний раз убедило нас во мнении о том, что специалисты компании Bosch тоже придерживаются принципа, что не только в человеке все должно быть прекрасно...
         Поскольку зашла речь о динамическом диапазоне, то давайте отвлечемся от возможностей камеры, которые реализуются с помощью экранного меню, и перейдем к другим характеристикам. Горизонтальное разрешение совпало с заявленным 540 ТВЛ с коэффициентом модуляции 5%, что неплохо для матрицы ПЗС 752х582. При более низкой освещенности разрешение упало. В дневном режиме без усиления со временем экспозиции 1/50 с и при полностью открытой диафрагме мы получили изображение с горизонтальным разрешением 170 ТВЛ при освещенности 0.17лк. Усилением сигнала мы смогли добиться при освещенности 0.08 лк различимости 230 ТВЛ. Коэффициенту усиления соответствовало значение «14». При установке максимального значения «28» мы добились только еще большего усиления шумов, отчего и разрешение упало до 220 ТВЛ. Как видно из таблицы 2, вариацией коэффициента усиления и увеличением времени накопления можно добиться более или менее приемлемого качества изображения при освещенности 0.04 лк. При полной светоизоляции и максимальном коэффициенте усиления проявились пять битых пикселей, три из которых в центральной части изображения, но при предельном минимальном освещении, то есть при котором еще можно что-то разглядеть, проявляются лишь один-два битых пикселя. Как это видно из третьей таблицы, максимальное соотношение сигнал/шум достигается в черно-белом режиме – 44.32 дБ. При переходе к цветному изображению шумы усилились, и размах видеосигнала уменьшился. Как следствие, соотношение сигнал/шум упало до 39.52 дБ.
           Типичная для всех цветных телекамер настройка баланса белого осуществляется в разделе COLOR. То есть возможна как ручная регулировка, так и автоматическая. Для автоматической необходимо выбрать скорость настройки. Кроме этого, можно задать усиление или ослабление по отдельности красного и синего. Усиление красного приводит еще к ослаблению зеленого и синего. А ослабление красного тянет за собой усиление зеленого. Усиление голубого цвета происходит вместе с ослаблением желтого и наоборот. Кроме того, регулировка усиления сказывается и на искажении белого цвета. Есть и регулировка насыщенности цвета, благодаря чему можно получить черно-белое изображение, хотя, по сути, сигнал останется цветным. При ручной же регулировке пользователю приходится регулировать цветовую температуру, не задавая ее значение непосредственно, а устанавливая усиление для каждого из трех цветов значение от -50 до 50.

          Компенсация фоновой засветки выполнена без особых ухищрений и для такого класса телекамер ничего необычного собой не представляет. То есть можно указать зону, в которой эта компенсация будет происходить и уровень компенсации. В минимальном положении -15 ее практически не происходит, в средних значениях наблюдались некие сбои. Примерно около «0» эта функция не работает, а стоит поменять значение лишь на единицу, компенсация работает на полную. Эффективность этой функции заметна при значениях строго больше нуля, причем, несмотря на 15 градаций значений уровня компенсации, если он больше 1, то вплоть до 15 эффективность изменяется слабо. При установке отрицательного значения компенсация тоже работает, но срабатывает с задержкой.
В этой телекамере также имеется и детектор движения. Что касается его работы, то здесь реализовано все необходимое. Можно задать чувствительность детектора, возможно создание 4 зон разных размеров с отдельной для каждой чувствительностью. При срабатывании детектора можно установить либо появление изображения на экране с указанием того, в какой зоне зафиксировано движение, либо включение внешнего устройства, которое подсоединяется к камере, для чего имеется выход. Также имеется и тревожный вход, реакцией на сигнал с которого, может быть переключение режима наблюдения, либо просто переход в черно-белый режим.
           Более серьезные настройки тоже можно выполнить в экранном меню, но для того чтобы в него войти, нужно просто дольше удерживать нажатой кнопку. Здесь имеется возможность произвести более серьезные настройки. Причем такие настройки порадуют любого специалиста, который будет заниматься настройкой телекамеры. В меню LENS WIZARD можно производить настройки объектива с АРД. Камере такого уровня присуще автоматическое распознавание типа объектива. Для того чтобы произвести настройки заднего фокуса с помощью кольца, которое блокируется переключателем, нужно не только разблокировать кольцо, но и включить в этом же меню SET BACK FOCUS NOW. Процедура установки заднего фокуса для разных типов объективов отличается и подробно описана в документации.

           Настройка входов и выходов производиться в подменю I/O. Функция компенсации длины кабеля встроена в некоторых камерах по умолчанию, здесь же ее можно отключать, варьировать уровень компенсации для любого из трех типов кабеля RG59, COAX 12, COAX 6. Встроенный усилитель позволяет передавать видеосигнал на расстояние до 1000 м. При наблюдении с такого большого расстояния пригодится и удаленное управление, которое возможно с помощью технологии Bilinx, воплощенной во всех камерах серии Dinion. Управление осуществляется через компьютер при помощи дополнительного программного и аппаратного обеспечения. При наблюдении с отдаленного места имеется возможность отключить кнопки управления телекамерой на самой камере, а чтобы отключить удаленное управление, для начала нужно активировать кнопки на самой телекамере, а потом с их помощью установить COMMUNICATION OFF. Нужно заметить, что защита таким образом выполнена очень грамотно.
         В подменю ALARM можно настроить реакцию на тревогу, а с помощью подменю SYNC имеется возможность настроек фазы вертикальной и горизонтальной развертки, поднесущей. Если есть необходимость, можно задать ID камеры и поместить его либо сверху, либо снизу на кадре. Не будем подробно останавливаться на этих последних настройках, а перейдем к заключению.

 В итоге нужно сделать заключение - за что, в конечном счете, платит потребитель. Покупая такую телекамеру, он выкладывает 1400 евро. Цифра не то чтобы фантастическая, но за такие деньги, как мы все понимаем, можно приобрести минимум 3 цветных телекамеры отечественного производства. Но чего в них будет не хватать. В них, скорее всего, будет отсутствовать детектор движения. Но при использовании видеорегистратора можно просто-напросто обзавестись таким DVR, в котором присутствует этот детектор. С такими телекамерами в комплекте не будет входить такой высококачественный объектив с асферическими линзами. С помощью телекамеры Bosch можно вести наблюдение из достаточно удаленного места и при необходимости управлять ее настройками. Камера позволяет работать в очень широком диапазоне освещенностей и температур (от -20 до +50 град С), поэтому она подойдет и для уличного видеонаблюдения. Но для этого нужно обзавестись гермокожухом, так как корпус телекамеры негерметичный. Динамический диапазон телекамеры тоже очень широкий. Управление телекамерой с помощью кнопок очень удобно. Логично сделано то, что для входа в пользовательские настройки необходимо лишь короткое нажатие кнопки, а для входа в инсталляторские настройки – длительное нажатие. Структура меню очень простая. Нареканий по поводу автоматики у нас никаких не было. Если брать по отдельности все свойства этой телекамеры и добавить сюда качество продукта то окажется, что цена на него полностью оправдана. К сожалению, качество продукта и по сей день остается отдельным критерием, который нужно упоминать. В действительности такую камеру имеет смысл покупать при условии, что большая часть всех ее функций будет востребована, а практически все ее функции, как выяснилось, могут быть востребованы. Поэтому перед покупкой, как и перед любым другим делом, всегда нужно точно знать, чего именно вы хотите в результате получить.

Everfocus EQ-600WD II

          В виду некоторых обстоятельств к нам на тестирование попали два образца телекамеры EQ-600WD II. Один из них оказался опытным образцом. Можно сказать, что это в некоторой степени тоже эксклюзив. Причем опытный экземпляр оказался у нас гораздо раньше серийного, и нам представилась возможность протестировать его в полной мере. Проведя испытания с телекамерой, готовой к продаже мы увидели, какие изменения произошли в результате модернизации. Забегая вперед, скажем, что они в первую очередь коснулись именно динамического диапазона.
          С одной стороны, как мы это уже неоднократно отмечали, тестирование таких демонстрационных, если не сказать экспериментальных, образцов всегда сопряжено со значительными трудностями, но с другой стороны, это позволяет нашим читателям получать самую достоверную информацию о новинках, которые совсем недавно появились на рынке. Может показаться глупым и бессмысленным тестирование телекамеры, которая все равно не поступит в продажу, и никогда никем не будет использоваться. Но нам было очень интересно посмотреть на работу именно такой телекамеры, и мы решили поделиться с вами полученными результатами.
          Как уже говорилось во введении, нас заинтересовала не столько сама телекамера, сколько лишь небольшая ее часть, произведенная компанией Pixim - фоточувствительный элемент и обрабатывающий процессор. Телекамеру мы эту выбрали совершенно случайно из всего списка телекамер, использующих разработку компании Pixim для цифровой обработки сигнала. Как заявляет разработчик, динамический диапазон этой телекамеры составляет 95 дБ, но его можно расширить до 120 дБ. Естественно, такие цифры нельзя было оставить без внимания. Начнем мы с еще экспериментального образца, и попутно будем приводить результаты, измеренные на серийной модели.

         Несмотря на то, что телекамера собрана на базе КМОП-матрицы ,на коробке, в которой попал к нам первый экземпляр, написано CCD VIDEO CAMERA.
          Внешне телекамера выглядит даже несколько строго. В комплекте имеется переходное кольцо для объектива, разъем для подсоединения объектива с АРД и дополнительный шнур для S-video с ответвлением для разъема RS-232. Габариты телекамеры составляют 56х68х101 мм.
          Гнездо для подсоединения питания объектива располагается сверху. И сверху, и снизу можно установить крепление для установки телекамеры. Питание телекамеры (24VAC/12VDC) осуществляется с помощью контактов, находящихся сзади, там же находятся гнезда видеовыхода BNC и S-Video. Управление экранным меню осуществляется пятью кнопками, которые тоже располагаются на задней панели. Объектив в комплект не входит.
         Для начала опишем возможности телекамеры, которые можно реализовать через экранное меню. Его полная структура приведена в техническом описании. Во-первых, имеется несколько предварительных настроек: INDOOR, OUTDOOR, FLUORESCENT, BACKLIGHT и USER. Настраивать можно режим наблюдения (тень или ярко освещенная область), разрешать медленный электронный затвор (задавать предельное увеличение времени накопления заряда), настраивать динамический диапазон, усиление сигнала, смещение времени накопления заряда в большую или меньшую сторону. Само время накопления регулировать нельзя.
          В расширенных настройках производится установка параметров баланса белого, автодиафрагмы, синхронизации и просмотра. В настройках автоматической диафрагмы осуществляется регулировка тока питания диафрагмы и задается порог, начиная с которого регулировка начинает работать. В настройке баланса белого можно выбрать любую из следующих заданных предустановок: автоматический, автоматический с ограничением, фиксация текущего и ручной. В автоматическом балансе белого можно указать смещение в диапазоне от -2000К до 2000К и скорость подстройки в единицах от 1 до 100. Вряд ли нужна такая точная настройка скорости, когда сам баланс белого функционирует, прямо скажем, неудовлетворительно. Достаточно было бы трех позиций скорости. При автоматическом режиме с ограничением есть все те же настройки плюс, естественно, само ограничение от 2000К до 11000К. В ручной настройке просто указывается цветовая температура в том же диапазоне. При изменении освещенности цветовую температуру приходиться зачастую подстраивать вручную, несмотря на то, что скорость настройки баланса белого была максимальной, поэтому, как оказалось, такой разброс подстройки (+/- 2000К) оказался кстати. Порой нам приходилось задавать такое предельное смещение, чтобы получить белый цвет. То же самое касается и новой модели. Для установки параметров просмотра изображения нужно выбрать яркость в единицах IRE, задать гамма-коррекцию (от 0.25 до 1.00), настроить резкость. Цепь гамма-коррекции можно полностью отключить. Имеется также возможность зеркального отображения и просмотр цветовой таблицы, в которой есть все основные и дополнительные цвета. Она, конечно же, поможет произвести настройки усиления и цвета, но переход от одних настроек к другим весьма неудобен, поэтому полезность этой функции мы подтвердить не можем. Функция «зеркало» удобна, как известно, при наблюдении через зеркало, но такая опция имеется во многих телекамерах, поэтому никакого эксклюзива тут нет. Из всех перечисленных настроек, самой практичной, на наш взгляд, оказалась гамма-коррекция. Все перечисленные настройки были одинаковыми для обеих телекамер.

Теперь остановимся более подробно на пользовательских настройках. Повышение «чувствительности» телекамеры осуществляется в подменю slow shutter, где выставляется предел увеличения времени накопления. Можно отдать приоритет черно-белому изображению. Регулировка порога срабатывания этой функции практически не работала на первой телекамере. Проверили мы это тем, что прикрыли диафрагму так, что камера только-только перешла в этот режим, и изменение этого порога на камере не вызвало никаких изменений. На новом экземпляре порог срабатывания регулируется в достаточно широком диапазоне.
           Присущая всем телекамерам настройка фоновой засветки осуществляется как по всему экрану, так и по центру. Также можно область задавать вручную. На серийной модели реализовано предварительное задание четырех таких областей, так что при необходимости можно сразу же выбирать любую из них. С объективом ВЕГА обе телекамеры показали очень хороший результат как при засветке при относительно хорошей освещенности, так и при низкой фоновой освещенности. Критерием здесь было отсутствие перенасыщения и, соответственно, возможность наблюдать рядом расположенные объекты.
           На второй странице установок пользователя производиться настройка усиления в единицах от -30 до 60. Измерить глубину АРУ на опытной телекамере таким образом как это описывалось в методике не получилось, из-за особенностей цифровой обработки сигнала, которая обрезает шумы на уровне черного и белого. Здесь нам бы хотелось добавить, что, несмотря на то, что эта величина регулируется вручную, на самом деле регулировка происходит не во всем диапазоне, а только в том, где изменение усиления не приводит к перенасыщению. Либо, если сцена освещена плохо, то и «ослабление» задать не удастся.

           Учитывая вышеизложенное, прибегнем к нашей полосатой табличке. На белом фоне та же самая картинка. При достаточно большой освещенности шумы на уровне белого отсекаются так же эффективно, как и на черном. Можно отрезать шумы либо на белом, либо на черном, либо можно подобрать усиление и отверстие диафрагмы таким образом, что получится изображение с очень хорошим соотношением сигнал/шум. Но в таких условиях проводить подобные измерения нельзя, потому что эти условия искусственные. Создаем такие условия, чтобы шумов не было на черном, а пусть они будут на уровне белого. Таким образом, пиковый разброс шума возрастает с 24 мВ до 332 мВ, т. е. глубина регулировки примерно 14 раз (22.9 дБ). Но такая оценка завышена, так как не учитывает вклад полезного сигнала, из-за плохой работы автоматического баланса белого. На новой телекамере регулировка усиления производиться без особенностей, и, изменяя усиление от 0 до 60, мы получили, что максимальный коэффициент усиления достигает 10. Это больше похоже на правду.
           Раз уж заговорили о шумах, то нужно привести и полученное соотношение сигнал/шум. С учетом такой качественной местами оцифровки на старой телекамере получилось 54.3 дБ. Здесь нужно подчеркнуть, что подобная обработка изображения проявляет себя в полной мере именно на таком искусственном фоне, который в природе, да и на наблюдаемом объекте вряд ли можно увидеть. Более реальная цифра получилась на новой модели – 36.45 дБ.
Теперь коснемся и минимальной освещенности. Напоминаем опять, что измерения проводились согласно методике. Мы не стали измерять соотношение сигнал/шум на разных уровнях освещенности, а опустились сразу на минимальную освещенность. На старой телекамере получились результаты, помещенные в таблице 1.
          Некорректная подстройка баланса белого придавала визуально очень большую зашумленность. Снижение освещенности до 10 люкс приводило вообще к исчезновению сигнала.

На новой EQ600WD II с отключенной автоматикой мы получили соотношение сигнал/шум 24.08 дБ при освещенности в плоскости объектива 22 люкса. При освещенности 0.98 лк мы получили сигнал/шум 4.08 дБ. В характеристиках телекамеры указано, что минимальная освещенность составляет 1 лк F1.2. Результаты, в общем можно сказать, одного порядка. Использованием функции повышения чувствительности мы получили очень неплохие результаты, которые сведены в таблицу 2. Но использование этой функции возможно только при включенной АРУ. Поэтому предельное усиление мы выставили максимальным, иначе увеличение времени накопления может не произойти. Это обязательно нужно учесть при анализе результатов для оценки телекамеры.
         Что касается горизонтального разрешения, то оно при нормальных условиях освещенности совпадает с указанным в описании (> 480 ТВЛ) и составляет 490 ТВЛ для обеих телекамер. В таблице 3 приведена зависимость горизонтального разрешения от освещенности в плоскости объектива на старой телекамере.
Задав максимальное усиление вручную, мы добились при 13 лк 270 ТВЛ с коэффициентом модуляции 15%.
На новой модели получился тоже весьма неплохой результат. Указанные в описании 480 ТВЛ наблюдаются с глубиной модуляции 0.24. При разных освещенностях мы получили горизонтальное разрешение, указанное в таблице 4.

        Наблюдение с увеличенным временем накопления заряда показало следующие результаты. Увеличение времени накопления в 8 раз обеспечило изображение с горизонтальным разрешением 170 ТВЛ при освещенности 0.42 лк. При увеличении времени накопления в 16 и 32 раза при освещенности 0.26 лк дало 150 и 170 ТВЛ соответственно. Как видно, по минимальной освещенности серийная модель очень хорошо подходит для наблюдения, в отличие от опытного образца.

          Теперь перейдем к самой интересной части данного тестирования – определение динамического диапазона. Как и все регулировки на этой модели, изменение динамического диапазона (WDR – Wide Dynamic Range) может быть произведено как вручную, так и автоматически установкой значения от 0 до 36. В результате измерения этой величины на первой модели мы получили цифры, которые никак не согласуются с тем, что указано в техническом описании и на сайте компании PIXIM. В описании телекамеры указано, что в обычном режиме, то есть когда в меню WDR устанавливается 0, динамический диапазон составляет 95 дБ. В наших условиях мы варьировали освещенностью в яркой части, а в темной оставляли в пределах 7 люкс. Когда освещенность «яркой» части составляла 42 лк, а «темной» 3 лк, без использования slow shutter нам никак не удавалось получить полную картину сцены. Поэтому нам пришлось измерять этот параметр на более высоких уровнях освещенности. Как оказалось, и в таком случае он не очень-то широк. Значению WDR “0” соответствовало соотношение 600/80 (16.34 дБ). “18” – 1100/80 (22.77 дБ), и предельному значению “36” соответствовал перепад 7000/80 – 38.84 дБ. Получив такие цифры, мы попытались провести серию измерений в области еще более высоких освещенностей. Но и здесь нас ждала неприятность. Для начала мы наблюдали перепад 19000/500 (люкс/люкс), что в децибелах эквивалентно 31.60, при этом еще оставался запас по яркости в светлой области и по сигналу в темной. Подняв освещенность в яркой области до 45000 (39.08 дБ), мы увидели, что камера какое-то время справлялась с обработкой изображения, но потом весь экран вдруг стал зеленым, потом розовым, потом телекамеру пришлось отключить. Через некоторое время по включении она смогла работать лишь при очень низкой освещенности на матрице, небольшое увеличение освещенности приводило вновь к потере сигнала. Как нам показалось, здесь скорее всего произошла ошибка интеграции блока PIXIM и остальной части телекамеры, поэтому получился такой результат. Одним из недостатков расширения динамического диапазона на опытной модели стало то, что при наблюдении и без того контрастной сцены, контраст начинает повышаться и выравниваться в пределах некоторого объекта. Новая модель разрешила все наши недоразумения своими показателями. Здесь в светлой части изображения перенасыщение имело место в первую очередь на границе белого с 30% серым фоном, а потом уже с желтым. Но мы все равно придерживались методики, за исключением того, что допустили в темной части сцены соотношение сигнал/шум до -10 дБ. При этом мы получили очень неплохой результат для динамического диапазона. Результаты сведены в таблицу 5.
            Как видно, до 120 дБ здесь очень далеко. Мы обратились с вопросом относительно динамического диапазона к специалистам компании PIXIM, и, как выяснилось, эта величина 120 дБ, получена неким теоретическим способом, а то что реальное значение ниже, то на это сказываются потери в оптической системе объектива. Каким образом это происходит, нам, правда, не пояснили. В данный момент мы не будем углубляться в поисках причины такого расхождения, а скажем, что полученные характеристики подтверждают тот факт, что камера Everfocus EQ-600WD II действительно является телекамерой с широким динамическим диапазоном. Для постоянной экранной индикации в пункте camera ID можно ввести название камеры.
          Теперь плавно перейдем к заключению. Обычно в телекамерах такого класса присутствует отдельно настройка времени накопления заряда (а именно уменьшение) и отдельно усиление. На обеих EQ 600 WD II эти две функции соединены в одну, но на первой она работала плохо. При небольшом завышении предела усиления на первой телекамере сигнал усиливался настолько, что весь экран становился белым на такое время, сколько телекамере требовалось на срабатывание ограничения времени накопления заряда. Как следствие изображение резко становилось темным, и вновь срабатывало усиление. Это очень заметно при небольшой вариации освещенности объектов. На новой модели, к сожалению, при большой освещенности в автоматическом режиме без использования объектива с АРД компенсации освещенности не происходит, и изображение заплывает. Так что при частой перемене условий наблюдения объектив с ручной регулировкой диафрагмы лучше заменить объективом с АРД.
          Во всем остальном, кроме динамического диапазона, минимальной освещенности и баланса белого, первая телекамера показала хорошие результаты. Несколько неудобной показалась работа с экранным меню – любые изменения настроек пользователя желательно сохранять. Это касается обеих телекамер. Относительно серийной модели, которая вот-вот поступит в продажу, ничего плохого сказать не можем. Конечно, обычно вопрос о цветопередаче не встает, так как с ней особых проблем не возникает, но в данной телекамере – это слабое место. Впрочем, это с лихвой компенсируется широким динамическим диапазоном и очень невысокой ценой.

Panasonic
WV-CP484E

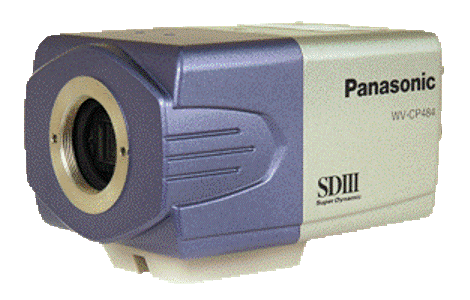

           В Panasonic WV-CP484E применена новая технология Super Dynamic III, и эта модель представляет собой телекамеру с цифровой обработкой сигнала, среди многочисленных возможностей которой, имеется и передача изображения сцены с большим перепадом освещенности. Эта модель является модификацией базовой модели WV-CP480. Кроме нее, технология SD III нашла свое применение в купольной телекамере WV-CS954.

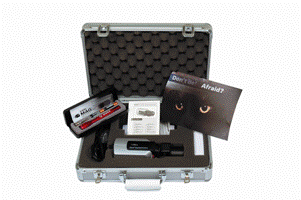

        Как известно, перевозка различной дорогой техники обычно сопровождается дополнительной страховкой. Компания Panasonic выбрала еще и другой способ страховки – воздушная противоударная упаковка, которая нас несколько удивила. Мы ее не проверяли, но теоретически такая упаковка в состоянии сохранить телекамеру от повреждений при падении с высоты человеческого роста. К телекамере прилагаются очень подробные инструкции на нескольких языках, среди них есть и на русском. Трудно понять, либо она была переведена машинным переводчиком, либо человеком, который с русским языком столкнулся впервые, так что лучше воспользоваться инструкцией на английском языке.

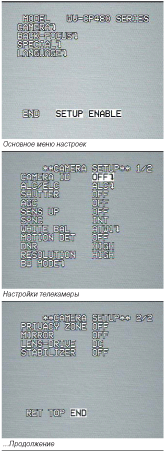

        Забегая вперед, скажем, что камера снабжена автоматической подстройкой заднего фокуса, поэтому в перевозочном варианте сверху на корпусе телекамеры вкручен фиксирующий винт, который обязательно нужно удалить перед использованием, потому что при первом включении телекамера автоматически подстраивает задний фокус. Корпус телекамеры относительно небольшой (67х65х100 мм) и весит 400 г. Для подсоединения электропитания (12VDC/ 24VAC) на задней панели выведены два контакта. Кроме них, рядом располагаются гнезда композитного видеосигнала и синхронизации, разъемы для тревожного выхода и управляющего переходом в ночной режим входа. То есть возможно использование внешнего светочувствительного элемента, который определяет уровень освещения и передает соответствующий сигнал на вход телекамеры. Откликом на этот сигнал будет переход либо в дневной, либо в ночной режим. Управление настройками телекамеры осуществляется через экранное меню с помощью пяти кнопок, находящихся также на задней панели.

              Короткое нажатие на центральную кнопку приведет к автоматической подстройке заднего фокуса. При этом на экран выводится его численное значение. Для того чтобы перейти к основным настройкам, центральную кнопку нужно удерживать не менее двух секунд. В нашем случае это вызвало некоторые неудобства, потому что к ним нужно было очень часто обращаться. Помимо этого, каждый раз, обращаясь к меню установок, нужно отдельно разрешать изменение параметров, иначе они будут недоступны. Все настройки разбиты на четыре основных раздела: CAMERA, BACK-FOCUS, SPECIAL, LANGUAGE. Основным разделом, если можно так выразиться, является первый, в котором перечень параметров, помещается на двух страницах. Первой и немаловажной в разветвленной сети видеонаблюдения является установка индикации имени камеры, которое будет высвечиваться на мониторе. Название может содержать 16 знаков и располагаться в любой части экрана. Далее следует настройка регулировки уровня освещенности для объектива как с фиксированной или вручную подстраиваемой диафрагмой, так и с автоматической диафрагмой. Выбор тех или иных установок накладывает ограничения на изменение других параметров. По этой причине к телекамере нужно сначала привыкнуть, чтобы иметь полное представление о всех ее возможностях. Например, выбор ELC не позволяет использовать опцию SUPER-D3 и SHUTTER. Кроме этого, функция повышения чувствительности в таком случае работает только в автоматическом режиме и ограничивается десятикратным повышением чувствительности. Использование SUPER-D3, как это следует из названия, позволяет расширять динамический диапазон. При обычных настройках, т.е. когда вся автоматика по возможности отключена, динамический диапазон составляет 37.34 дБ (3320/45). Включение функции SD3 позволило очень  значительно расширить динамический диапазон до очень большой величины 58.85 дБ (43800/50). Представить себе такой перепад освещенности нетрудно, но не так просто будет подобрать телекамеру для наблюдения именно в таких условиях. Причем использовать ее можно с объективом, на котором не обязательно будет иметься АРД, несмотря на то, что выбран режим ALC.

Функция расширения динамического диапазона тесно сопряжена со схожей с ней компенсацией фоновой засветки, которая при нацеливании на очень яркий источник света справляется со своей работой не хуже человеческого глаза.
         При использовании автоматической регулировки освещенности имеется возможность самостоятельного выбора длительности экспозиции среди значений 1/50 с, 1/120 с, 1/250 с, 1/500 с, 1/1000 с, 1/2000 с, 1/4000 с, 1/10000 с. Но эта настройка возможна лишь при отключенной функции SUPER-D3. Читатель, который еще незнаком с механизмом расширения динамического диапазона, на этом месте догадался, за счет чего он обеспечивается. Стоит здесь отметить, что в инструкции по-честному написано о появлении вертикального смаза изображения от ярких объектов при большом уменьшении экспозиции.
          Следующим пунктом настроек идет установка усиления. Усиление можно отключать полностью, а можно включать АРУ. Этот параметр напрямую связан с уровнем компенсации света. В том случае, когда выбран минимальный уровень, АРУ не включится. Небольшое увеличение приводит к срабатыванию АРУ. Имеется три уровня усиления: LOW, MID, HIGH. Использование максимального уровня усиления позволяет усилить сигнал в 5 раз. Величина небольшая, но совокупное использование усиления и компенсации низкого уровня освещенности позволяет усиливать и очень слабый видеосигнал. Хотелось бы только немного автоматизации с одной стороны, но с другой – при постоянных условиях наблюдения можно произвести очень точную, удобную для пользователя настройку.

Следующий интересный параметр – это адаптация телекамеры к условиям видеонаблюдения в условиях низкой освещенности Electronic Sensitivity Enhancement (SENS UP). Работа этой функции, естественно, связана с некоторыми ограничениями. Во-первых, установка заднего фокуса, во-вторых, выбор способа компенсации освещенности (ALC/ELC), в-третьих, использование SUPER-D3, в-четвертых, сокращение длительности экспозиции. В установках заднего фокуса есть возможность автоматической настройки заднего фокуса при переходах ночь-день, день-ночь либо можно его зафиксировать. Автоматическая настройка подразумевает повышение чувствительности только в 2 раза (тоже автоматически). Фиксированное значение заднего фокуса позволяет повышать чувствительность уже в больших пределах. Применение функции SUPER-D3, также как и работа в режиме ELC, позволяет достигнуть повышения чувствительности только в 10 раз (тоже автоматическое). Только режим ALC без расширения динамического диапазона и сокращения длительности экспозиции позволяет установить фиксированное повышение чувствительности телекамеры вплоть до 32 раз. Автоматическая работа функции Electronic Sensitivity Enhancement (SENS UP) подразумевает обязательное включение АРУ. Результаты проверки на минимальную освещенность с использованием повышения чувствительности мы приведем вместе с другими характеристиками.
         Далее следуют настройки синхронизации телекамеры. Как говорилось, возможна синхронизация от внешнего устройства. При питании переменным током возможна синхронизация от сети. При этом можно подстраивать вертикальную фазу с шагом 22.5 градусов, а потом сделать точную подстройку. Возможны также и другие способы синхронизации, что указывает на то, что камера легко приспособляема в разнообразных расширенных системах видеонаблюдения.
          Что касается цветопередачи, то мы не будем вдаваться в подробности того, какой цвет телекамера передает, а скажем лишь, что Panasonic WV-CP484E передает цвет просто изумительно. Если все же имеется необходимость в настройке баланса белого, то для этого существуют три типа его автоматической настройки. Первый тип ATW1 используется для цветовых температур от 2700К до 6000К. ATW2 пригоден для натриевых ламп и цветовой температуры от 2000К до 6000К. Третий режим AWC (2000К – 10000К) следует использовать, если цветовая температура не входит в диапазон ATW1. С выбором любого режима можно подстраивать отдельно усиление или ослабление синего и красного цветов. Далее следует настройка детектора движения. Как мы уже говорили, подробное тестирование детектора движения мы сейчас проводить не будем, а лишь представим вам возможности телекамеры связанные с ним. Имеется два режима работы этого детектора. Первый применим для непосредственно распознавания движения, второй срабатывает в случае изменения наблюдаемой сцены (например, камеру закроют тканью или резко перенаправят). Для первого случая можно настраивать интервал между срабатываниями (2, 5, 10, 30 с), чувствительность детектора и зоны детектирования. Почти весь экран разбит на 48 зон детектирования. Производитель Panasonic заранее предупреждает, что детектор движения не предназначен специально для предотвращения кражи и пожара. Помимо этого, в инструкции имеется замечание относительно второго режима работы детектора, что он может ложно срабатывать на изменение яркости сцены и при наблюдении продолжительно движущихся объектов.

             Теперь подошла очередь параметра, который напрямую связан с характеристикой сигнал/шум, функция DNR – DIGITAL NOISE REDUCTION, цифровая система шумоподавления. Регулировка этой системы имеет два уровня – LOW, HIGH. Насколько подавляет шумы первый уровень, мы не знаем, потому что отключить его нельзя. А второй по сравнению с первым подавляет максимум в два раза. В хороших условиях наблюдения, когда не приходится использовать АРУ, эффективности от переключения в положение HIGH не будет. Если же освещенность слабая, и АРУ стоит в положении HIGH, то характерный для такой ситуации шум подавляется хорошо, это заметно не только на осциллограмме, но и очень хорошо видно на экране монитора. У этой функции есть еще и другое применение, но об этом позже. Максимальное соотношение сигнал/шум в цветном изображении составило 40.64 дБ. Переход в черно-белый режим ничего не изменил, также как и включение шумоподавления. Будет к месту обратить теперь ваше внимание на цифры, касающиеся минимальной освещенности, приведенные в таблице 1.
          Повышение чувствительности в любое число раз с использованием АРУ (LOW) приводит к очень большому искажению изображения движущихся объектов. Это искажение проявляется в том, что перемещение границы контрастов оставляет за собой след. Увеличение усиления до значения MID уже нейтрализует этот эффект. Бороться с этим также помогает и переключение DNR в положение HIGH.

Следующим пунктом в меню у нас идет RESOLUTION – разрешение. Параметр имеет два значения NORMAL и HIGH. Проведя измерения и в том, и в другом режиме, мы получили следующие данные. При установке RESOLUTION – NORMAL в черно-белом изображении мы получили 520 ТВЛ с коэффициентом модуляции 0.24. Возникли некоторые трудности в определении разрешения именно при пятипроцентном уровне модуляции. Поэтому мы провели измерения при более высоком коэффициенте модуляции. С установкой RESOLUTION – HIGH разрешение на самом деле поднялось до уровня 550 ТВЛ, правда, на этот раз коэффициент модуляции равнялся 0.10. Напоминаем, что это черно-белое изображение. Перейдя к цветному изображению мы повторили измерения разрешения и получили, что при положении RESOLUTION – HIGH разрешение равнялось 520 ТВЛ с коэффициентом 0.19. А переход к нормальному разрешению, как ни странно, не сказался на фактической разрешающей способности, только глубина модуляции упала до 0.12. Повторив измерение, мы получили 510 ТВЛ с коэффициентом 0.16. Хотя при таких выбранных настройках оно должно быть равным, как сказано, инструкция, 480 ТВЛ. Остальные значения совпали с тем, что указано в характеристиках телекамеры. Эти данные получены при нормальной освещенности. Что касается горизонтального разрешения в условиях низкой освещенности, то полученные результаты нам показались вполне удовлетворительными, и они представлены в таблице 2. В цветном режиме вплоть до освещенности 1 люкс разрешение остается на высоком уровне и составляет 430 ТВЛ с коэффициентом модуляции 0.10.

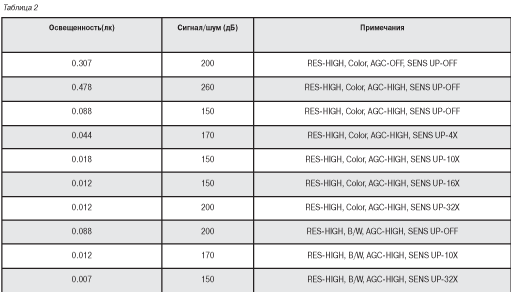

           Как видно, в таблице приведены крайние значения. Лишь немного улучшив условия наблюдения, мы получили уже более или менее приемлемого качества изображение.
         Далее в меню настроек CAMERA следует установка черно-белого режима, которая подразумевает три автоматических перехода в черно-белый режим. Регулируемыми параметрами при переходе из одного режима в другой являются время ожидания и пороговый уровень освещенности. Время ожидания варьируется от 10 с до 300 с. Порог срабатывания может иметь только два значения (LOW, HIGH). Как указано в инструкции, им соответствуют примерно 1 и 5 люкс. Мы не стали проверять, при какой освещенности происходит переход из черно-белого режима в цветной и наоборот, но мы заметили, что этот барьер очень широкий и отличается в зависимости от направления перехода. То есть существует достаточно широкая зона, когда телекамера не будет переходить из одного режима в другой. В принципе, в этом есть свои плюсы. Второй режим работает также, только в этом случае используется инфракрасное излучение. Третий вид перехода, о нем уже говорили в начале, имеет место при приеме сигнала с внешнего устройства. При установке черно-белого режима, можно, помимо уборки фильтра, отсекать импульсы цветовой синхронизации.
          В этой модели телекамеры используется нередкая на сегодняшний день настройка маски изображения, если имеется необходимость скрыть какие-либо детали наблюдаемой сцены. Маска может быть либо серой, либо мозаичной.

             После настройки маски следует функция зеркало, которой уже никого не удивишь, и настройка управления объективом с АРД.
          Имеется еще и такая опция, как стабилизатор изображения. Мы не обнаружили в этом острой необходимости. Возможно, она применима при очень небольшом дрожании, например, основания, на котором телекамера крепится. Подобрать такие условия, чтобы убедиться в эффективности этой функции мы не смогли.
           Меню настроек заднего фокуса позволяет выполнять автоматическую и ручную настройку заднего фокуса, а также здесь разрешается и запрещается автоматическая подстройка заднего фокуса одним коротким нажатием кнопки SET ABF на задней панели в режиме непосредственного наблюдения.
          В меню специальных настроек можно задать уровень черного. Задав такой уровень черного, чтобы на мониторе на самом деле черный был черным, мы обнаружили,что на осциллограмме этот уровень лежал на 200 мВ ниже нуля.
           Имеется также и такая интересная настройка, как компенсация битых пикселей, но нам она не пригодилась, хотя подразумевает подавление 16 битых пикселей. Здесь же осуществляется сброс всех настроек.
           Теперь подведем итоги тестирования Panasonic WV-CP484E. Качественная цветопередача, яркие и насыщенные цвета обязательно порадуют любого пользователя. По основным параметрам телекамера показала результаты, к которым у нас не возникло никаких претензий. Кроме этого, телекамера снабжена многочисленными дополнительными функциями, которые продемонстрировали устойчивую и качественную работу. Помимо того, что телекамера работает с низкой минимальной освещенностью, ее можно также включать в систему видеонаблюдения с инфракрасной подсветкой. Стоимость этой телекамеры в розницу составляет около 530 у. е. С учетом всех ее возможностей это далеко не запредельная цена.

Сетевая телекамера
MOBOTIX  M10D-Night.

          Компания MOBOTIX представляет достаточно узкую линейку телекамер для наружного видеонаблюдения. Телекамеры этой компании снабжены двумя матрицами. Все их можно разделить на три большие группы. Первая - это тот "двуглазый" вариант, который мы в данном номере тестируем. Другой тип - это купольный вариант, который также включает в себя две телекамеры в одном корпусе. Третья разновидность - антивандальная телекамера для размещения в углу, которая, как утверждают в рекламе, защищена 3-миллиметровой сталью. И здесь в одном корпусе тоже располагаются две телекамеры: одна для дневного, другая для ночного видеонаблюдения. Протестированная нами модель имеет некоторое количество модификаций. Часть из них использует только один светочувствительный элемент. Другое различие - размер матрицы. Отличаются матрицы разрешением (640х480 и 1280х960). Большей частью все телекамеры можно использовать в уличных условиях, то есть в целях наружного видеонаблюдения, но есть и модели исключительно для наблюдения в помещениях. Остальные отличия касаются размера внутренней памяти и прочей функциональности.

           Более необычной на внешний вид телекамеры мы в последнее время, честно говоря, не встречали. От последних новинок, казалось бы, можно ожидать чего угодно, так как разработчики состязаются в изобретательности, стараясь поразить воображение инсталляторов различными эксклюзивными функциями. Здесь все понятно, и мы считали, что вряд ли кого-то уже можно чем-то удивить. Впрочем, мы ошиблись. Протестированная модель, оказывается, умела еще разговаривать по-английски с мягким немецким акцентом. Согласитесь, такая функция, как "говорит и показывает Mobotix" несколько неожиданна для сетевой телекамеры.
           После предварительного ознакомления с документацией наш интерес к телекамере возрос еще больше. По большому счету, эта телекамера, подключенная к сети вместе с мощным ПК, представляет собой если и не полноценный, то вполне самодостаточный комплекс видеонаблюдения. Но какими бы ни были разнообразными функциональные возможности сетевой телекамеры, в первую очередь, она должна соответствовать требованиям надежной и качественной передачи изображения, иначе все ее функции окажутся ненужными.
           Конструктивно MOBOTIX M10D-Night представляет собой две телекамеры ("дневная" и "ночная") в одном корпусе. Встроенные объективы с фиксированной диафрагмой и фокусным расстоянием - типичное явление в сетевых телекамерах. Сверху имеется козырек, предохраняющий от солнечного света и, возможно, от дождя. Разъемы для подсоединения телекамеры ISDN, Ethernet, RS-232 располагаются снизу. Гидроизоляция телекамеры соответствует определенному стандарту. В центре располагается пассивный детектор ИК-излучения. Под ним находиться громкоговоритель и шесть световых индикаторов. Над детектором ИК-излучения имеется отверстие для микрофона. Под объективами вынесены две кнопки управления. Питание телекамеры осуществляется через один из входов либо RJ-45, либо ISDN по седьмому и восьмому проводу. При использовании первого, достаточно питания 24..32В, при подаче питания на второй вход, напряжение должно попадать в диапазон 30..42В. В России такое питание пока не считается стандартным, поэтому необходимо заказать у поставщика дополнительный блок питания.
            Подключение телекамеры к сети Ethernet упрощено до предела. Заводской IP-адрес указан на наклейке, нанесенной на телекамеру. Если IP-адрес был изменен, то для того чтобы его узнать, нужно подвести к телекамере электропитание и нажать правую кнопку. При этом телекамера сама произнесет свой IP-адрес, назовет маску подсети и MAC-адрес. Таким образом, процедура установки упрощена до предела и не требует никакого дополнительного программного обеспечения, что, безусловно, является большим плюсом.

               Набрав теперь уже известный адрес телекамеры в окне веб-браузера, мы сразу же попали в режим наблюдения. Слева от просматриваемого изображения столбцом располагаются настраиваемые кнопки управления. Сверху над изображением из выпадающего списка можно выбирать скорость отображения, параметр отображения и значение этого параметра.

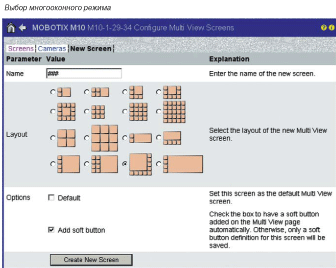

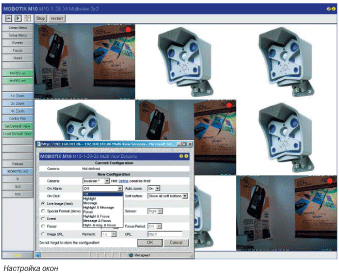

            Скорость отображения можно задавать от 25 к/с до одного кадра за 10 секунд. Реальная скорость, как вы понимаете, не всегда будет совпадать с указанной. То есть в данном случае мы указываем максимальную скорость отображения. Среди параметров, которые указаны в выпадающем списке, имеются выбор телекамеры (левая или правая), размер кадра (1260х980, 640х480, 320х240, 160х120), качество изображения при сжатии (90%, 80%, …, 10%), яркость, резкость, насыщенность, цифровое увеличение (до четырех раз) и некоторые другие.
             Все настройки телекамеры разделены на две части - Admin Menu и Setup Menu. Для того чтобы войти в меню настроек, необходимо ввести имя пользователя и пароль. В руководстве пользователя указан заводской пароль. Его требуется вводить только при первом обращении к настройкам. После этого прибегать к настройкам можно и, не зная пароля, до тех пор, пока окно веб-браузера не будет закрыто и открыто снова, либо телекамера не перезагрузится.Внизу окна имеется даже предупреждение на этот счет.
             В Admin Menu, как это следует из названия, производятся самые важные настройки телекамеры. В администраторском меню пользователю, прежде всего, предлагается ознакомиться с новшествами этой модели. После этого имеется краткий обзор новых функциональных возможностей телекамеры, среди которых передача кадра размером 1280х960, цифровое увеличение, проверка файл-сервера, проигрыватель записанных изображений и многое другое, о чем мы расскажем далее.

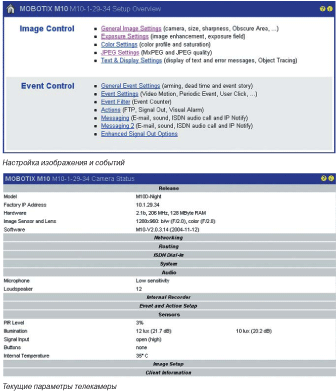

Раздел System Information содержит в себе полную информацию о телекамере, включая и дату производства. Отсюда можно почерпнуть всю информацию об аппаратном и программном обеспечении телекамеры, а именно то, что в ней используется процессор Intel 206 МГц. Оперативная память имеет объем 128 МБ, из которых 64 МБ отводятся для хранения изображений, и еще имеется 16 МБ энергонезависимой памяти, которая доступна только для чтения и используется под типичную для многих сетевых телекамер операционную систему Linux.
             В этом же разделе пользователь может получить исчерпывающую информацию по всей работе телекамеры. При желании здесь можно узнать текущие настройки сети, сколько дней и часов телекамера проработала, чувствительность встроенного микрофона, уровень громкости громкоговорителя, количество происшедших событий и сохраненных изображений с указанием процента использования внутренней памяти. Помимо того, что перечень событий, на которые телекамера должна реагировать, выводится на экран, он также указан в System Information, и здесь же отображается конфигурация действий телекамеры в тех или иных случаях. Имеется также информация о светочувствительных устройствах, а именно, их освещенность (в люксах и децибелах), внутренняя температура. Датчик инфракрасного излучения показывает относительный уровень ИК-излучения в процентах, правда его показания заставили нас немного усомниться, так как при неизменных внешних условиях он показывал разброс от нуля процентов до 28! В поисках причины разбирать такую непростую телекамеру по частям мы не решились. Возможно, такой разброс связан с особенностями считывания сигнала с ИК-датчика. Освещенность КМОП-матриц приводится с учетом спектра, на который они ориентированы. В этом мы убедились, помещая перед телекамерой светофильтры с разным коэффициентом пропускания в разных областях спектра. Так как одни и те же телекамеры могут комплектоваться разными объективами, то для того чтобы телекамера правильно рассчитывала освещенность, нужно указывать число F в настройках экспозиции для каждого объектива. Далее приводится информация о текущих типичных настройках изображения с обеих матриц КМОП: размер, уровень компрессии (в процентах качества изображения), цифровое увеличение, яркость, контраст и т.п. Последней информацией о работе телекамеры приводятся данные о компьютере пользователя, даже указан его IP-адрес. К системной информации также относятся сведения о температуре телекамеры в течение предшествовавших нескольких дней и все информационные сообщения, которые начинаются с перечисления этапов загрузки.

          Далее, имея администраторский доступ, можно добавить еще пользователей с таким же доступом. Пользователь может настроить кнопки слева от изображения (либо нажимая на нее, удерживая клавишу shift, или alt, или ctrl, либо в разделе Page Administration). Кроме этого, можно ограничивать скорость отображения для обычных пользователей, чтобы просмотр ими видеопотока сильно не отразился на скорости трансляции. Этот же раздел включает в себя настройки многоэкранного отображения в случае видеонаблюдения более чем через одну телекамеру. На выбор пользователя, в зависимости от числа подключенных к сети телекамер, предлагается несколько способов многоэкранного отображения. Выбрав тот или иной способ отображения, можно изменять настройки отдельного окна, щелкая на нем мышкой, удерживая нажатой клавишу alt, shift или ctrl. Здесь, прежде всего, производится выбор телекамеры для отображения. В число настроек окна также входит скорость отображения в данном окне, реакция на тревогу может выражаться выделением красным всего изображения, отправки сообщения, отображении окна с тревогой в центре. Все эти действия могут быть настроены в любых комбинациях друг с другом. Кроме этого, можно настраивать автоматическое увеличение окна при указании на него курсором мыши. Размер маленьких окошек в разных случаях может быть 160х120 и 320х240. Максимальное число окон 25.
          Для налаживания работы устройства в сети имеется целый ряд сетевых настроек Network Setup. Настройке также подлежит и внешний файл-сервер, используемый  для хранения изображений.
Как это свойственно всем сетевым телекамерам, у MOBOTIX M10D-Night тоже имеются широкие возможности по настройке интерфейса. Возможно создание нескольких профилей для разных форматов сжатия, степени компрессии. Отличаться они будут логотипами и текстовыми комментариями.
          По желанию можно настроить профили оповещения различными способами (FTP, E-mail, IP) в разделе Transfer Profiles. Имеется в виду отсылка текстовых сообщений и изображений с телекамеры.

Теперь подошла очередь настройки не так часто встречающейся встроенной звуковой системы. Кроме уже оговоренных чувствительности микрофона и громкости динамика, предоставлена возможность заранее записывать голосовые сообщения либо с помощью встроенного микрофона, либо, если телекамера подключена по сети ISDN, телекамера по нажатию кнопки Call and record, сама позвонит на заданный номер и запишет сообщение. Можно указывать длительность сообщения от 2 до 20 секунд. Потом эти звуковые оповещения можно применять в различных ситуациях. Впрочем, таких сообщений можно записать не очень много. Вообще, настройка звука по ISDN не отличается сложностью и включает в себя очень много полезных опций, поэтому если со временем телекамера вам уже будет не нужна, вы ее можете сохранить в качестве эксклюзивного переговорного устройства. Все это, конечно, хорошо, но мы не обнаружили записи звука параллельно с видео. Громкая связь сейчас уже не новинка в области охранного видеонаблюдения, но ранее она всегда осуществлялась с помощью отдельного микрофона. MOBOTIX M10D-Night позволяет прослушивать звук с телекамеры даже по телефону!
Далее среди администраторских настроек идут общие настройки, касающиеся даты, времени, почасовой сигнализации, внешней индикации. Каждому из шести световых индикаторов можно присвоить свое инициирующее действие. Имеется настройка работы телекамеры по расписанию, она тоже входит в раздел General Administration. Так как присутствует порт RS-232, то и работу с внешним устройством через этот порт тоже можно настраивать. Заканчивается Admin Menu сохранением, загрузкой, сбросом произведенных настроек. Если сделанные настройки не были сохранены, то при перезагрузке они сбросятся. Можно отдельно на ПК сохранять текущую конфигурацию и при необходимости загружать ее. Во время загрузки другой конфигурации телекамера не раз запрашивает вашего подтверждения, и перед перезагрузкой сообщает пользователю новый IP-адрес, на тот случай если он был изменен. Перезагрузка занимает 55 секунд, и вы можете продолжить работу с телекамерой с новыми настройками.
             Как видно, в этом меню производятся достаточно серьезные настройки. Не все, что здесь имеется, пригодится тому или иному пользователю. Зато производитель постарался по возможности обеспечить пользователя всей возможной информацией и фактически предложил все возможные настройки. Но это еще не все. Имеется и другое меню настроек - Setup Menu.

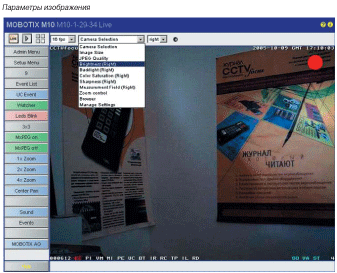

             К этим настройкам, скорее всего, обращаться придется чаще, чем к администраторским. Это меню разделено на настройки изображения и контроль событий. Относительно первого раздела мы уже отчасти указывали на возможные изменения в передаче изображения. Среди них в первую очередь идут основные настройки: используемая матрица, пороговая освещенность при переходе из дневного видеонаблюдения в ночное и наоборот, формат кадра, цифровое увеличение, скорость отображения, зеркальное отображение и поворот изображения, резкость, шумоподавление, "запретная" маскированная зона. Четыре последние настройки задаются отдельно для каждой телекамеры. Освещенность, при которой будет осуществляться переход из одного режима в другой, может варьироваться от 0.3 люкс до 320 люкс. Также нужно указать временную задержку перед переключением (от 1 секунды до 30 секунд) либо ее отсутствие. Опыт подтвердил, что граничная освещенность сравнивается с освещенностью дневной матрицы. Проверка точности перехода выявила ошибку. В то время когда на обеих телекамерах освещенность была 7 люкс по показаниям самой телекамеры, а граничной освещенностью была выбрана 5.6 люкс, телекамера не перешла самостоятельно в дневной режим и по прошествии гораздо больше указанного времени. То же самое было, когда, например, границей была освещенность 1.8 люкс, а датчики показывали 4 люкса. Установив границей перехода 1 люкс с фактической освещенностью 3 люкса, телекамера все-таки перешла в дневной режим. Но ошибки возникали и при больших освещенностях. Согласно настройкам телекамера должна была перейти из ночного режима в дневной при освещенности более 10 люкс в течение одной секунды, но и при освещенности 21 люкс телекамера продолжала работу в черно-белом ночном режиме. По большому счету это совсем не критично, но раз уж производитель с такой точностью приводит одни данные, то другие функции, оперирующие этими данными, должны работать также точно.
          Далее, как мы говорили, идет настройка формата кадра. Кроме указанных выше форматов, может использоваться и еще один пользовательский. Формат в пикселах при этом отсчитывается от правого верхнего угла. Очень удобная функция, благодаря которой можно разгрузить сеть от ненужной информации при наличии таковой, сохранив при этом приемлемое разрешение. Настройка увеличения предполагает его блокировку и разблокировку, а также можно выбрать координату точки, которая будет центром увеличенного изображения. Настройка скорости отображения сводится лишь к выбору ее максимального значения. По мере надобности изображение можно отражать зеркально (как по вертикали, так и по горизонтали) и поворачивать его на 180 градусов. Настройка резкости изображения заключается в задании значения от нуля до десяти для каждой телекамеры. Для шумоподавления имеется три уровня. При хорошем качестве компрессии разницы между этими тремя уровнями нет практически никакого, как и при отключенной системе подавления шумов. Снижение качества изображения при сжатии привело к визуальному зашумлению, но и в этой ситуации толку от этой функции никакого.
            Далее следует такая интересная функция как настройка маски изображения. Задание области упрощено, границы можно указать с помощью мышки, но надо не забыть о том, что при ее настройке указывается, для какой телекамеры она устанавливается. Иначе при переходе в ночной (или дневной) режим скрытая область откроется. Здесь учтено и то, что размер кадра при наблюдении может измениться, поэтому подобное изменение не влияет на положение маски, то есть она все равно скрывает тот же самый объект. Маска может быть как мозаичной, так и абсолютно черной.

                Следующий раздел в Setup Menu - это настройка экспозиции. В эти настройки входит и яркость, и коррекция фоновой засветки. Очень большой упор в этой телекамере сделан на цифровую обработку сигнала. Это уже может быть видно из наличия следующих настроек. Для каждой телекамеры выбирается из числа ранее заданных так называемые зоны экспозиции, то есть область изображения, качественная передача которой особенно нужна. Таким образом, время накопления подстраивается под освещенность именно той области, на которую сделан акцент. О динамическом диапазоне мы здесь говорить не станем, так как вероятно телекамера на такие задачи не ориентирована, что и подтвердили некоторые наши наблюдения. Для выбранной зоны экспозиции можно определить среднее значение яркости, под которое телекамера будет подстраиваться. Кроме таких продвинутых настроек есть и типичные: промышленная частота переменного тока, максимальная и минимальная экспозиция (1 секунда и 1/8000 секунды).
           Настройки цвета включают в себя выбор профиля цветопередачи для разных условий наблюдения - облачность, солнечная погода, просто улица, либо неоновый свет. Можно указывать насыщенность и усиление красного и синего цветов. Как ни странно, такая настройка возможна не только для дневной телекамеры, но и для ночной. Но если уж человек в темноте цвета не особо различает, то что можно говорить о КМОП-матрице?
           Так как телекамера передает сжатое изображение, то в обязательном порядке присутствует и настройка компрессии. Здесь степень компрессии определяется качеством изображения, как это уже говорилось выше. В данной модели реализовано сжатие видеоизображения в формате MPEG, то есть с использованием межкадрового сжатия.
          Последний раздел настройки изображения позволяет накладывать на изображение необходимый текстовый комментарий нужного цвета и степени прозрачности. Другая настройка связана с настройкой событий. Течение тех или иных контролируемых событий здесь измеряется в относительных единицах. Функциональность телекамеры позволяет графически на линейной шкале отображать значение той или иной величины. Ею может быть и громкость звука, и уровень освещенности и т. д. Имеется также и практически ненужная опция отображения траектории движущихся объектов, которая лучше всего работает при худшем качестве изображения, когда изображение явно разбито на небольшие квадратики. Настройки изображения на этом заканчиваются. Подводя итоги, отметим, что помимо "обязательных" настроек, производитель добавил и несколько необычных, применимость которых индивидуальна для каждого пользователя.

Следующий раздел установок Event control представляет собой очень широкий выбор настроек различных событий. На наш взгляд, это одно из самых больших достоинств данной телекамеры.
           В первую очередь производится общая настройка. Здесь отмечаются события, по которым ведется запись изображений в память, число изображений до и после определенного события. Если то или иное событие вызвало некоторое действие, то оно может быть отменено возникновением другого события с определением необходимого временного интервала. Существует также "мертвое" время, время после срабатывания некоторой функции, в течение которого телекамера не реагирует на другие события. Это отсчитываемое время отображается справа внизу. Теперь перечислим все, на что может сработать телекамера: сигнал с пассивного детектора ИК-излучения, детектор движения, сигнал с микрофона, входной сигнал через RS-232, периодические события, расписание, щелчок мыши, нажатие кнопки на телекамере, получение сообщения по сети, изменение температуры, изменение освещенности, случайные события.
           Телекамера среагирует на изменение уровня ИК-излучения, если оно превысит заданный порог. Настройка детектора движения состоит в указании зоны детектирования и ее чувствительности. Для разных зон можно указывать свою чувствительность. Определять зону детектирования можно, прописывая все координаты вручную, а можно мышкой указать ее границы. Помимо далее указываемой реакции на определенные происшествия, при срабатывании детектора движения можно настроить цветное выделение окна, в котором обнаружилось движение. Если следить за сигналом с микрофона, то нужно определить минимальный относительный уровень и длительность сигнала, на который телекамера должна среагировать. Эта длительность может составлять от 50 мс до нескольких секунд, что в свою очередь определяет и время реакции на определенное происшествие. Если необходимо определить периодические события, то нужно установить временной интервал между повторяющимися событиями. Что касается срабатывания по расписанию, то это определяется самим расписанием, которое настраивается в Admin Menu. Все включенные виды возможных событий отображаются внизу слева на изображении в сокращенном виде. При срабатывании на определенное событие его сокращенное название высветится красным светом. Но и это еще не все. Телекамера, как вы уже поняли, может самостоятельно отсчитывать нужные вам события, тем более что некоторые можно фильтровать. После того как были выбраны события, которые телекамера должна просто отмечать, можно приступить к настройке действий телекамеры на определенные события, и не ограничиваться исключительно сохранением изображений. В перечень ответных действий входит сигнализация по RS-232 в течение указанного времени, передача изображений на FTP-сервер с заранее указанным профилем, визуальная тревога. Последняя может выражаться в появлении выбранного цвета различных полос, рамок и определенных значков на экране. В общем, при одновременном видеонаблюдении с помощью нескольких телекамер незамеченной визуальная сигнализация вряд ли останется. Это касается непосредственных действий телекамер. Естественно, возможно и разнообразное оповещение: электронная почта, звуковая сигнализация, через телефон, с помощью сети, используя TCP/IP протокол.
           Для звуковой сигнализации можно воспользоваться ранее записанными сообщениями. Помимо общей настройки ответной реакции, имеется также отдельная настройка для выходного сигнала по RS-232. На этом заканчиваются настройки телекамеры. Очень удобно сделаны пояснения ко всем настройкам, которые располагаются справа.

Что касается измерения типичных для телекамеры параметров, то здесь имеется несколько трудностей. Горизонтальное разрешение мы измерить не можем по той причине, что оптика телекамеры изначально сфокусирована на бесконечность. В виду того, что видеосигнал имеется только в цифровом виде, то и соотношение сигнал/шум тоже остается неизвестным. Относительно видеонаблюдения в условиях низкой освещенности скажем, что ночная телекамера здесь не зря стоит. Естественно никакой речи о четком изображении движущихся объектах быть не может, так как время накопления увеличивается до секунды и более. Качество изображения, несомненно, при этом гораздо лучше, чем при использовании суммирования заряда по соседним ячейкам. Еще создалось такое впечатление, что шесть мощных световых индикаторов располагаются не только в целях индикации работы устройства, но и для подсветки в абсолютной темноте. На самом деле их мощности хватает и на дистанцию в несколько метров. Тем более, что они все красные, и на ИК-область приходится не самая маленькая доля излучения.

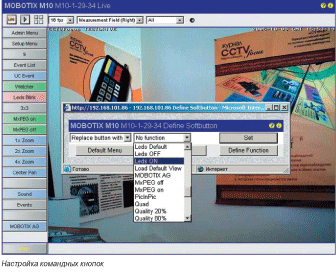

           Еще хотелось бы обратить ваше внимание на удобство использования кнопок рядом с окном наблюдения (soft buttons). Для того чтобы изменить или задать значение кнопки, достаточно лишь нажать на эту кнопку, удерживая одновременно клавишу Shift, или Ctrl, или Alt. При этом появится окошко, где будет предложено выбрать соответствующую этой кнопке функцию. В набор функций входят настройки формата и качества изображения, экспозиции, внешней индикации, перезагрузки, предварительной настройки нескольких многоэкранных режимов наблюдения и много других. В принципе, практически все возможные быстрые переключения можно осуществлять с помощью soft buttons - как они названы в телекамере. Мы добавили туда 44 кнопки, хотя можно, наверное, и больше, но и этого количества достаточно, для того чтобы все часто используемые функции разместить под рукой. Именно для такой многофункциональной телекамеры это и нужно, потому что наблюдение должно быть очень удобным, особенно если оно длительное. Основные настройки быстрых кнопок осуществляются в меню администратора. Здесь уже можно выбрать и цвет для необходимой нам кнопки, и ввести название этой кнопки.
           Отдельно следует сказать и о возможности воспроизведения записанных изображений. Просматривать их можно с обычной скоростью и ускоренно. Имеется также и покадровое отображение. И то, и другое достаточно удобно.
           Телекамера позволяет сохранять изображения не только в формате JPEG, но и BMP. Отметим, что сохранение растрового изображения провоцировало некорректную работу веб-браузера Internet Explorer.

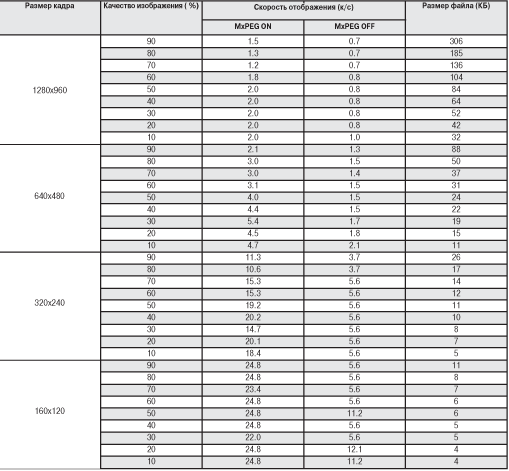

Что касается производительности, то 25 кадров в секунду с хорошим разрешением получить не удастся, что неудивительно, так как для передачи данных используется сеть Ethernet с пропускной способностью 10 Мбит/с. Фактическая пропускная способность будет значительно ниже и зависит от многих факторов. Поэтому приходиться выбирать между скоростью отображения и качеством изображения. Полные данные по производительности сведены в таблицу в конце статьи. При всех измерениях скорость отображения задавалась максимальной - 25 к/с. Истинная скорость при неизменных параметрах непостоянна. Поэтому в таблице приведены средние значения. Разброс составлял от одного до пяти кадров в секунду, конечно же, не выходя за границы 0 и 25 кадров в секунду. Размер файла тоже приведен средний. Как видно, с увеличением степени сжатия скорость отображения увеличивается, но иногда наблюдается ее снижение, возможно из-за того, что часть ресурсов расходуется на само сжатие. Данные таблицы также отображают эффективность применения видеокомпрессии MPEG.

В заключение отметим, что производитель очень постарался сделать работу с телекамерой максимально удобной для пользователя. Претензии может вызвать только низкоскоростная передача данных по сети. В этом плане у MOBOTIX есть серьезные конкуренты, которые поддерживают более скоростную передачу данных. Это можно считать с одной стороны существенным недостатком, с другой стороны нужно принять во внимание, что возможно это принудительное ограничение потока данных сделано с учетом подключения большого числа телекамер к одной сети, да и не каждый процессор сможет распаковывать столь большое количество кадров высокого разрешения в секунду. Поэтому даже если и будет поддерживаться более высокая скорость передачи, она в таком случае может оказаться невостребованной. Да и во многих случаях скорости отображения 2-3 к/с будет достаточно. Тщательно проанализировав ее возможности, пользователь увидит, что упор делается не просто на непрерывное видеонаблюдение, а на интегрирование в одну телекамеру всех необходимых и возможных функций. Впрочем, несмотря на то что немецкое качество сомнению никогда не подлежало, все равно в работе нескольких простых устройств уверенности обычно бывает больше, нежели в работе одного сложного.
              Что касается цены на этот продукт (более тысячи евро), то, скорее всего, она обоснована программным обеспечением, благодаря которому имеется такой широкий набор функций. Потому что две КМОП-матрицы, даже мегапиксельные, никак не оправдывают такую стоимость. Чтобы оценить соотношение цена/качество, а оно для конкретного потребителя будет своим ввиду специфичности требований к телекамере, нужно именно учесть надобность всех ее функций. В число действительно нужных функций входят различные способы оповещения, в том и числе звуковое. Телекамера фактически может выполнять функции переговорного устройства. Многообразие пользовательских настроек вряд ли можно отнести к достоинствам телекамеры, так как они, по сути, не определяют ее работу. К числу достоинств, несомненно, нужно отнести возможность записи большого числа кадров в память самой телекамеры. Большой плюс телекамеры - две матрицы КМОП, что очень сильно расширяет ее возможности при наблюдении в условиях слабой освещенности, причем телекамеру можно использовать в комбинации с блоком инфракрасной подсветки. То, что телекамера сама контролирует всю свою работу можно посчитать за достоинство, но в виде редкого исключения может быть когда-нибудь пользователь и обратит внимание на температуру внутри телекамеры и освещенность матрицы.
              Еще позволим себе заметить, что проблема видеонаблюдения с помощью одной и той же телекамеры и днем, и ночью стоит очень давно. Разные производители по-своему старались решить эту задачу. Компания MOBOTIX выбрала достаточно необычный подход в решении такой проблемы, но цена такого решения пока еще достаточно высока, хотя она вполне сопоставима и с ценой многих обычных телекамер высшего ценового диапазона, применяемых для решения аналогичных задач. Надеемся, что если на отечественном рынке кто-нибудь попробует повторить нечто подобное в более упрощенном варианте, то на такие телекамеры будет большой спрос.
              Тенденция внедрения в телекамеры как можно больше всяческих функций наблюдается уже давно. Выпустив подобного рода телекамеру, компания MOBOTIX лишний раз указала на стремление к автоматизации в области охранного видеонаблюдения и снижения до минимума затрат человеческих ресурсов.
