ТЕСТ: Обзор и тестирование сетевой камеры AXIS 233D

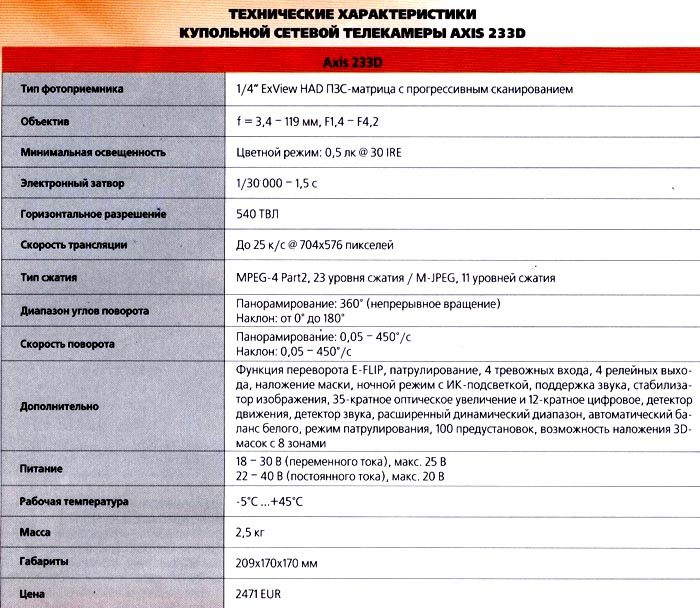

ОСОБЕННОСТИ АХIS 233D
Отличительными особенностями этого устройства являются 35-кратное оптическое увеличение, точные скоростные поворотные механизмы, широкий динамический диапазон, а также электронный стабилизатор изображения.
Из других преимуществ стоит отметить широкий выбор настроек сетевой безопасности, двустороннюю передачу звука, ночной режим с перемещением ИК-фильтра, детектор движения, одновременную трансляцию потоков МРЕG-4 и М-JРЕG и запись потокового видео без установки дополнительных программ. Разработчики позиционируют свой продукт, в первую очередь, как устройство, предназначенное для организации видеонаблюдения на больших пространствах, таких как аэропорты, стадионы, казино и т. д. Таким образом, камера должна обеспечивать не только хорошее изображение, но при необходимости и высокую детализацию объектов.

РАЗЪЕМЫ И ПИТАНИЕ
Удобно расположены разъемы входов и выходов на боковой стороне основания камеры. Они разбиты на три группы по восемь разъемов в каждой. Первые две группы - это четыре входа/выхода тревог, последняя группа - разъемы для микрофонного и линейного аудиовхода, линейного аудиовыхода и питания (240В постоянного тока или 18-ЗОВ переменного тока). Разъем RJ-45, который используется для подключения к сети Еtherпеt, расположен на другом ребре основания телекамеры, и не препятствует ее установке. Через имеющиеся колодки вход/выход есть возможность запитать охранные датчики или другую периферию (12В постоянного тока, 200 мА).

УСТАНОВКА И НАСТРОЙКИ КАМЕРЫ
Спецификации к устройству на русском, к сожалению, не прилагается, но установка камеры не составляет труда. Достаточно ориентироваться на иллюстрации. Единые стандарты - это преимущество всего оборудования производства АХIS.
Перейдем непосредственно к настройкам IР-камеры АXIS 233D. Если у читателя уже был опыт работы с сетевыми устройствами АXIS, то структура веб-интерфейса должна быть знакома: особых проблем в работе она не вызывает. Здесь можно сконфигурировать настройки изображения, звука, просмотра, управления поворотными механизмами и трансфокатором, реакций на события, а также изменить системные настройки. Остановимся подробнее на каждом из этих пунктов.

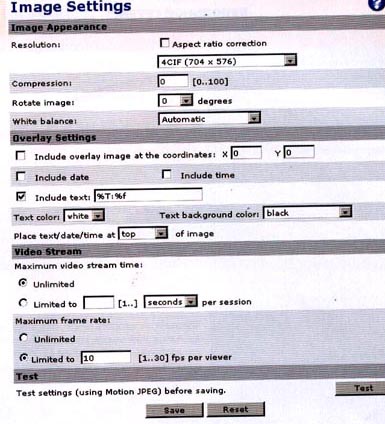

В меню настройки видеопотока и изображения присутствуют следующие форматы кадра: 4СIF (704x576), 2СIF Ехраnded (704x576), 2СIF (704x288), СIF (352x288), QСIF (176x144). При выбранном формате кадра 2СIF Ехраnded изображение растягивается по вертикали в два раза на сервере, а в режиме 2СIF оно растягивается на компьютере клиента, что позволяет экономить трафик и исключить проблемы, связанные с отображением чересстрочной развертки на мониторе с прогрессивной разверткой. Причем в первом случае изображения сохраняются с разрешением 704x576, а во втором с разрешением 704x288 пикселей. Также присутствует коррекция соотношения сторон, которая позволяет лучше адаптировать изображение к показу на экране монитора. Например, 4СIF будет отображаться в формате 768x288 пикселов, а это корректирует незначительные геометрические искажения, связанные с тем, что отношение сторон не соответствует 4:3.
Включением одного из трех предусмотренных режимов работы функции расширения динамического диапазона можно отрегулировать освещенность в тех ситуациях, когда под наблюдением находятся одновременно яркие и темные области. Это достигается путем сопоставления двух изображений, полученных с разным временем накопления. В таких ситуациях электронный затвор должен работать в автоматическом режиме с включенной АРД. К сожалению, нам не удалось наблюдать эффективной работы этой функции. На практике происходила засветка яркой части изображения. При выборе ручного управления электронным затвором время накопления заряда можно менять в пределах от 1/30000 до 1/1.5 секунды, предельное усиление АРУ можно менять от 0 до 40 дБ. Манипулируя этими двумя параметрами (временем накопления и предельным значением АРУ), можно достичь оптимальных условий наблюдения при низкой освещенности в зависимости от того, является ли сцена статичной или динамичной.
В расширенных настройках потока МРЕС-4 можно изменить количество опорных кадров, ограничить видеопоток, определить его тип (постоянный или переменный) и выбрать приоритет для постоянного видеопотока (скорость трансляции или качество).

РЕЗУЛЬТАТЫ ТЕСТИРОВАНИЯ
Теперь перейдем непосредственно к результатам тестирования Axis 233D. Традиционно, были измерены зависимость видеопотока от качества изображения. При этом все остальные настройки телекамеры оставались без изменений (по умолчанию). Тестирование показало, что как при включенном, так и при выключенном отсекающем ИК-фильтре максимальная разрешающая способность телекамеры составила 480 ТВЛ (настройка резкости 100%).
Тестирование телекамеры в условиях низкой освещенности показало, что при 50 лк в черно-белом режиме максимальный уровень яркости составил 73% при отношении сигнал/шум, равном 49 дБ. Заявленные разработчиком 0.5 лк @ 30 IRЕ подтвердились при АРУ 40 дБ. При этом если выставить минимальную резкость, то отношение сигнал/шум составит 31 дБ, а при минимальной цветности (регулировка резкости в среднем положении) этот параметр был на уровне 20 дБ. В черно-белом режиме (без отсекающего ИК-фильтра) телекамера показала максимальный уровень 57% и отношение сигнал/шум 20 дБ. Характеристика 0.008 лк @ 30 IRE была получена при выставленном вручную режиме накопления заряда 1/1.5 сек.
Цветопередача телекамеры оказалась на невысоком уровне, и хороший результат был получен лишь при офисном типе освещения. При такой цветовой температуре наибольшую погрешность вносит синий цвет. В остальных случаях хуже всего передаются желтый и синий цвета. Из достоинств стоит отметить хорошую реализацию многопоточной трансляции видеосигнала. При отображении одновременно двух потоков М-JРЕG и МРЕG-4 в формате 4СIF скорость трансляции упала с 25 до 18 к/с. При выборе функции оптимизации потока для скорости передачи по каналу скорость трансляции снизилась, но и уровень передачи данных снизился на 4 Мбит/с (при минимальной компрессии).
Поворотные механизмы камеры действительно показали высокую точность позиционирования. Поворот на 180° телекамера осуществила со средней угловой скоростью 230°/с, на 90° - 170°/с. Минимальная скорость поворота составила порядка 4.5'/с. В режиме эмуляции джойстика минимальная и максимальная угловые скорости вращения составили 1.6°/с и 180°/с соответственно. При необходимости телекамера может работать со специальным джойстиком для видеонаблюдения Ахis 295. Он подключается к компьютеру с помощью USВ-интерфейса и обладает 12 программируемыми кнопками.
Таким образом, IР-камера АХIS 233D подойдет для помещений и открытых пространств, например складов, зон регистрации пассажиров в аэропортах и на вокзалах, территорий, где наблюдается большое скопление людей. Об этом же свидетельствуют и условия эксплуатации - температурный диапазон невелик. Очевидный плюс - камера отлично работает в условиях низкой освещенности и великолепно справляется с задачей оптимизации и многопоточной трансляции.

ИНТЕГРАЦИЯ С ПРОДУКТАМИ ITV
Высокоскоростная купольная 1Р-камера «день/ночь» АXIS 233Р уже достаточно давно интегрирована с платформой безопасности «Интеллект».
Интеграция Аxis 233D в «Интеллект» позволяет производить регистрацию и мониторинг аудио- и видеоданных, приходящих от камеры, управлять поворотным механизмом камеры как с помощью специализированного джойстика Ахis 295, так и с помощью программного интерфейса. Кроме того, интеграция обеспечивает конфигурирование работы камеры непосредственно в интерфейсе «Интеллекта»; настраивать формат передачи данных, выбирать разрешение, частоту кадров, регулировать параметры изображения и многое другое. Таким образом, для пользователя платформы «Интеллект» камера Ахis 233D является элементом системы видеонаблюдения, с которой можно работать, используя единый интерфейс. Это повышает удобство конфигурирования и эксплуатации системы.

"Innova" ("Инновационные технологии видеонаблюдения"), №2-2008 года
