ТЕСТ: Популярные non-PC-based-видеорегистраторы

 Прошло достаточно много времени с тех пор, как в рубрике "Тестирование" проводился обзор non-PC-видеорегистраторов. В связи с этим мы решили проверить, много ли "воды утекло" с тех пор, и выбрали для очередного сравнения именно этот сегмент рынка, только критерии немного изменили.
Системы на базе компьютеров развиваются довольно быстрыми темпами, так как основной их частью является все-таки программное обеспечение. В этом случае необходимы по большей части интеллектуальные ресурсы, которых у нас в стране предостаточно. Автономные же устройства требуют для этого еще и солидной материальной базы и потому развиваются гораздо медленнее. Но сейчас не об этом..
Решив оценить, в какую сторону направлен тренд развития автономных регистраторов, мы определили критерии отбора кандидатов - это как минимум триплексные 4-канальные регистраторы. Как минимум, потому что этот рубеж (триплексные - выполняющие три задачи одновременно) преодолен основной массой уже давно, и большинство представляется как пентаплексные или даже более многозадачные. Причем на этот раз, не устанавливая ценовых рамок, решено было взять для сравнения самые "продвигаемые" модели.

Тестирование будет проведено по программе, включающей в себя следующие этапы:
1. До сих пор некоторые игроки рынка, представляющие под своими брендами товары китайских и корейских производителей, не удосуживаются снабдить свой товар даже нормальной инструкцией с переводом на русский язык, поэтому первым этапом будет оценка комплектации.
2. Ознакомление с заявленными производителем характеристиками. На этом этапе предварительно оценим возможности каждого образца, такие как наличие аудио, GPIO, возможности управления поворотными камерами и т.п
3. Оценка интерфейсов управления. Этот этап покажет, насколько удобен и легок в настройке каждый из участников.
4. Ознакомление с дополнительными возможностями. Здесь внимание будет уделено тем функциям, добавлением которых производители пытаются привлечь внимание именно к своим моделям.
5. Оценка качества записи в различных режимах (при максимальной скорости записи, максимальном качестве записи). Учитывая постоянно растущие требования к разрешению и качеству видео (распространение мегапиксельных камер, появление стандарта HDTV, который наверняка в свое время придет и в охранное видеонаблюдение), хочется ожидать хорошего качества и здесь.
6. Ознакомление с возможностями сетевого ПО. Вкратце исследуем, чем порадуют нас в этом направлении производители. Одни пишут его сами, другие просто переводят с китайского и английского, а некоторые даже этим себя не утруждают. Зачем? Ведь и так можно продавать..
7. На последнем этапе занесем все собранные данные в таблицу и сделаем выводы: где были, где сейчас и где будем...

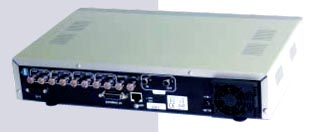

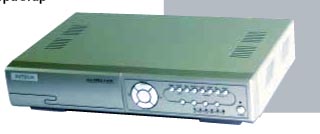

АVC76ОZ

Комплектация:
• инструкция для быстрой установки на пяти языках, на русском - нет;
• диск с подробной инструкцией (на английском) и с сетевым ПО;
• разъем для подключения GPIO и интерфейсов управления (RS-232/485);
• адаптер для подключения к сети

Описание:
Довольно компактный и легкий DVR. Каждый видеовход имеет сквозной выход для дополнительного использования видеосигнала с камер. VGA-выход отсутствует, возможно подключить только аналоговый монитор. Меню управления достаточно простое, чтобы разобраться без инструкции и пользоваться им без пульта ДУ, которого, кстати, в комплекте нет. Если говорить о функционале, практически все необходимое у AVC760Z имеется: детектор движения 12x16 зон, тревожные входы/выходы, запись по событиям, по детектору, по расписанию. К небольшим минусам можно отнести довольно низкое качество записи, хотя при отображении можно рассмотреть до 400 ТВЛ и по горизонтали, и по вертикали, в записанных фрагментах нам не удалось разглядеть даже 300 ТВЛ Такие мелочи, как наличие всего одного протокола управления поворотными камерами (расписание включается только для всех 4 камер одновременно), при его цене можно вообще не замечать. Полнофункциональное сетевое ПО позволяет даже входить в меню управления устройства. Однако при первом запуске это самое ПО "подвешивает" компьютер, на котором оно запускается. Эксперимент был проведен на нескольких компьютерах - результат везде одинаков.

Плюсы:
Невысокая цена.

Минусы:
Низкое разрешение записи даже в режиме FRAME (720x576).

BestDVR-401А
Комплектация:
• пульт ДУ;
• сетевой кабель 220 В;
• руководство пользователя;
• 2 HDD-шлейфа;
• мышь;
• угловые крепления;
• диск с сетевым ПО.

Описание:
Из особенностей этой модели можно отметить наличие маски приватности, то есть возможности скрыть от глаз пользователя части изображения. Еще одной особенностью является возможность получать два различных видеопотока от каждой камеры. Управление при помощи мыши не такое удобное, как, например, у Smartec. К тому же поддерживаются не все типы мыши - в этом пришлось убедиться на собственном опыте. Еще одна неприятная мелочь - отсутствие в комплекте батареек для пульта. Кроме того, после каждой перезагрузки DVR пульт приходится заново привязывать к устройству.
Среди достоинств BestDVR-401A относительно высокое разрешение записи.

Плюсы:
Высокое разрешение. Возможность получать разные потоки от каждой камеры.

Минусы:
Высокая цена.

DSDVR-410
Комплектация:
• полная инструкция на двух языках, в том числе и на русском;
• пульт ДУ;
• множество кабелей (сетевой патч-корд, кабель для подключения DVR к COM-порту компьютера, RS-485, сетевой кабель 220 В и кабель для подключения блока GPIO);
• крепления в 19" стойку;
• блок GPIO;
• диск с сетевым ПО (IMDVR-CMS)

Описание:
При ознакомлении с комплектацией этого видеорегистратора особое внимание обратила на себя печатная инструкция. Без малого 200 страниц описания, даже если учесть, что половина из этого - скриншоты интерфейса. Сам DSDVR-410 тоже представляет собой довольно качественно выполненное устройство. Достаточно богатый функционал дополняет встроенный CD-RW для резервного копирования, который при желании можно заменить на DVD-RW, а также возможность установки двух жестких дисков общим объемом до 1 Tбайт. Теоретически в данный регистратор можно установить целых 4 HDD общим объемом до 2 Tбайт, но для этого придется, во-первых, удалить CD-RW, а во-вторых, применить конструкторскую смекалку для надежного крепления жестких дисков. Как было сказано выше, набор функций у детища компании DALS довольно солиден. Из них стоит отметить возможность сохранения копий архивных записей на множество различных внешних носителей, среди которых есть NAS!
О разрешении записи как в самом лучшем качестве, так и при наибольшей скорости, к сожалению, ничего хорошего сказать нельзя - 250 ТВЛ никак не соответствуют заявленному разрешению D1. В интерфейсе сетевого ПО без инструкции разобраться довольно сложно, так как нигде нет всплывающих подсказок, зато Web-интерфейс легко поддается настройке. Наиболее полное управление по сети реализовано, как и в большинстве случаев, через встроенный Web-сервер.

Плюсы:
Встроенный CD-RW. Возможность записи на внешние хранилища. Возможность установки в 19" стойку.

Минусы:
Трудно поддающийся настройке интерфейс сетевого ПО, не очень хорошее качество записи. Высокая цена.

J2000S-04Т2
Комплектация:
• инструкция;
• диск с программным обеспечением;
• адаптер;
• кабель питания;
• пульт ДУ;
• встроенный CD-RW.

Описание:
На передней панели расположилось множество кнопок, большинство из которых абсолютно бесполезны, к тому же гораздо проще управлять устройством с пульта ДУ. Пульт, к слову, тоже оказался не очень удобным. Кнопка доступа к меню (она же кнопка возврата к предыдущему пункту) находится вдали от блока кнопок перемещения и “Enter”, да и сами по себе кнопки нажимаются очень туго и иногда срабатывают по два раза.
Корпус этого видеорегистратора, видимо, разработан в расчете на многоканальное устройство, так как кроме множества кнопок внутри свободного места достаточно, чтобы разместить там еще столько же электроники и жестких дисков.
Основное отличие этого экземпляра от остальных, участвующих в нашем тестировании, - это последовательный интерфейс подключения жестких дисков SATA, что для устройств такого типа пока еще является редкостью. Также это единственный из участников, использующий формат сжатия JPEG2000, что, по всей видимости, и является причиной относительно высокого качества записи. Наличием USB-порта сейчас уже никого не удивишь, однако у J2000S-04T2 их два, один из которых типа B.
Сетевое программное обеспечение состоит из нескольких модулей, которые можно запускать только по очереди. Каждый из модулей выполняет свою функцию - мониторинг, просмотр записей, копирование записей, настройку, CMS. Через сетевое ПО можно изменять практически все настройки, но доступ в меню устройства, как у других участников, отсутствует.

Плюсы:
Жеские диски SATA. Встроенный CD-RW. Относительно высокое качество записи

Минусы:
Не очень удобное управление. Высокая цена.


KPD604Z
Комплектация:
• инструкция для быстрой установки на пяти языках, на русском - нет;
• диск с подробной инструкцией (на английском) и с сетевым ПО;
• адаптер для подключения к сети/

Описание:
Интересной конструктивной особенностью этой модели является пульт, который по совместительству выполняет функцию панели управления. Единственный недостаток такого решения - когда сядут батарейки, регистратор можно будет только выключить. Вообще KDP604Z - это близкий "родственник", если не "брат", AVC. Внутренний интерфейс у них хоть и отличается визуально, но по структуре совершенно одинаков.
Основное отличие этой модели - наличие порта USB, посредством которого можно осуществлять резервное копирование записей, но нельзя подключить мышь, а также отсутствие RS-485.
Сетевое ПО то же, что и у AVC760Z.

Плюсы:
Низкая цена. Наличие USB.

Минусы:
Низкое разрешение записи даже в режиме FRAME (720x576).

PVDR-0463
Комплектация:
• пульт ДУ;
• диск с сетевым ПО и инструкцией;
• инструкция на русском языке;
• адаптер питания с сетевым кабелем

Описание:
PVDR-0463 в первую очередь отличается от остальных наибольшей русификацией, даже надписи на кнопках сделаны на русском. Симпатичный интерфейс тоже сделан на "великом и могучем", но в некоторых местах все-таки обнаруживаются следы того, что перевод делали иностранцы.
USB-порт, возможность установки CD-RW, GPIO, стандартный детектор - в общем, самая средняя модель, учитывая и цену.

STR-0485
Комплектация:
• пульт ДУ;
• сетевой адаптер с кабелем;
• диск с инструкцией (на английском) и сетевым ПО;
• встроенный HDD 160 Гбайт.

Описание:
Довольно компактный строгий корпус без лишних кнопок. На передней панели два блока управления: один для настройки, другой для управления просмотром архива Очень удобно реализовано управление при помощи мыши - при нажатии правой кнопкой появляется контекстное меню, которое дублирует основное. Можно отметить расширенные возможности управления архивом, в частности возможность зеркалирования архива на второй жесткий диск.
Программное обеспечение для доступа через локальные сети позволяет войти в меню устройства и изменить все имеющиеся там параметры. Само управление сделано весьма необычно. Указатель мыши самого видеорегистратора следует всем движениям указателя на компьютере, с которого ведется управление. Некоторое неудобство привносит задержка, но, в общем, такой способ настройки довольно комфортен.
Наличие в комплектации жесткого диска, удобство и простота настройки, богатый функционал, а также не очень высокая цена делают STR-0485 весьма привлекательным решением

Плюсы:
Встроенный жесткий диск. Богатый функционал. Удобное управление.

Минусы:
Не обнаружено.

Таблица. Характеристики видеорегистраторов

Характеристики	BestDVR 401А	STR-0485	PVDR-0463	J2000S-04T2
Формат сжатия	H264	MPEG-4	MPEG-4	JPEG-2000
Максимальная скорость записи кадров в секунду	100PAL 120NTSC	100PAL 120NTSC	100PAL 120NTSC	100PAL 120NTSC
Поддерживаемые режимы записи, разрешение/скорость	360x288/100fps, 720x576/25fps	CIF/100fps, 2CIF/50, D1/25fps	CIF/100fps, 2CIF/50, D1/25fps	CIF/100fps, 2CIF/50
Разрешение в ТВЛ при макcимальной  скорости записи	230x220	250x250	220х150	250x250
Разрешение в ТВЛ при максимальном качестве записи	410x410	320x350	300x220	400x250
Запись: по расписанию по тревоге по детектору постоянная удаленная	да да да да да	да да да да да	да да да да да	да да да да да
Количество поддерживаемых жестких дисков и их максимальный объем	4 (до 750 Гбайт каждый)	160 Гбайт встроен. +1 (до 500 Гбайт)	До 3 дисков без ограничения  емкости	до 2 дисков SATA (1 Тбайт)
VGA-выход	Есть	Есть	Есть	Есть
Количество тревожных входов/выходов	4 входа/1 выход	4 входа/4 выхода	4 входа/1 выход	4 входа/1 выход
Управление поворотными камерами (количество поддерживаемых протоколов)	74	10	35	22
Количество аудиоканалов	4 входа/1 выход	4 входа/1 выход	4 входа	4 входа/1 выход
Выходы для мониторов	VGA, BNC	VGA, S-Video, BNC	VGA, BNC	VGA, BNC
Управление манипулятором (мышь)	USB (в комплекте)	USB	Нет	PS/2
Подключение дополнительных носителей	USB, возможность установки CD, DVD-RW	2хUSB	USB, возможность установки CD-RW	2хUSB, SDRW
Количество зон детекции	22х18	22х16	22х18, чувст.10	16х12, чувств.4
Предзапись	До 5 секунд	До 5 секунд	До 5 секунд
Расписание	4 периода для каждой камеры, на неделю, поминутное	Почасовое, профили для каждой камеры	Почасовое, на неделю	Почасовое, на неделю
Габаритные размеры, мм	250x260x65	277х80х315	360x360x66	430x400x92
Цена на апрель 2008	19 250 руб.	774$	15 900 руб.	20 250 руб.

Заключение
После ознакомления с основными представителями семейства автономных видеорегистраторов можно увидеть, что общий набор функций уже не так сильно разнится от модели к модели. Например, наличием USB, 2-стороннего аудио, управления поворотными камерами, возможностью подключения CD-рекордера или же Web-сервера сейчас никого не удивишь. Сюда же можно отнести и работу с архивом - у всех она примерно одинакова. Оценивать детекторы движения в нашем обзоре мы не стали примерно из тех же соображений - они в большей или меньшей степени удовлетворяют повседневным потребностям, для коих и предназначен тестируемый нами класс устройств. Из всего этого можно сделать вывод, что сегодня функционал большинства представленных на рынке CCTV non-PC-видеорегистраторов заметно расширился и продолжает расти. Однако качество записываемого видео все еще оставляет желать лучшего. У большинства участников разрешение при максимальном качестве не дотягивает и до 300 телевизионных линий, хотя в технических характеристиках указывается 720x576. Еще хотелось бы, чтобы компании, представляющие продукты азиатских производителей (а таковыми является подавляющее большинство), уделяли больше внимания их адаптации к требованиям нашего родного потребителя. Не очень приятное впечатление производит перевод как самого интерфейса, так и инструкций - складывается впечатление, что его делали не специалисты, а любители-недоучки, которые с русским языком знакомы весьма посредственно. Это же относится и к сетевому программному обеспечению, которое в подавляющем большинстве случаев сделано просто формально. Максимум его достаточно для того, чтобы управлять небольшой системой из 2-4 устройств. В большинстве же случаев все настройки и доступ можно осуществлять через Web-интерфейс. Подведем итог нашего мероприятия. Примерно год, прошедший со времени прошлого тестирования non-PC-регистраторов, привел к определенным результатам. Все, даже самые дешевые, модели обзавелись функционалом, который год назад был редкостью. Процесс, естественно, сопровождается и снижением цен, и это, наверное, то самое направление, куда пойдет дальнейшее развитие рынка, ведь "обрастать" функционалом можно до бесконечности, а для выполнения тех задач, для которых и предназначены малоканальные DVR, они и сейчас вполне пригодны.

Журнал "Системы безопасности", №2(80) 2008 года
