Обзор оборудования Inter-M

Слово «оповещение» происходит от очень ёмкого и важного слова «весть», т.е. известие, важное сообщение. В наше быстрое и нелёгкое время, когда мы сами за собой не поспеваем, чтобы не пропустить в скорости и суете нужную ВЕСТЬ придумано очень много способов извещения людей о нужных и важных вещах. Одним из важных изобретений в оповещении являются системы на базе электронных приборов и устройств. Что может быть проще и гениальнее усилителя мощности с громкоговорителем, к которому подключён микрофон? Получилась простая, но вполне функциональная система оповещения.

Рассмотрим некоторые модели оборудования систем оповещения южнокорейской фирмы Inter M

Головное оборудование Inter-M: усилители, блоки оповещения, источники звукового сигнала

Головные устройства (усилители мощности и вспомогательные устройства) можно разделить на два типа: настольные устройства и Rack-Mount устройства (устройства, устанавливающиеся в 19 шкафы). Настольное оборудование – это усилители мощности или комбинированные устройства, которые могут работать самостоятельно без дополнительных устройств. Задача этих устройств – усилить звуковой сигнал, полученный со входов, и передать их на громкоговорители. Все усилители имеют два и более входов, причём один или несколько входов имеют приоритет, т.е. при появлении сигнала на таком входе автоматически приглушают сигнал с других входов. Большинство аппаратов имеет встроенный гонг-генератор, который выдаёт в громкоговоритель мелодичный сигнал внимания. Выходное напряжение усилителей мощности в режиме трансляции как правило имеет два значения: 70 В и 100 В. Так как системы оповещения являются трансляционным оборудованием, выходной каскад всех усилителей трансформаторный и, соответственно, требует высокоомных громкоговорителей с трансформаторным входом. Некоторые модели имеют отдельные выходы для подключения 4-х или 8-омных мониторных громкоговорителей.

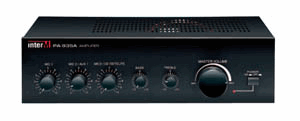

Самые простые, но очень популярные усилители Inter-M PA-920 и PA-935. Выходная мощность этих аппаратов 20 и 35 Вт соответственно. Они имеют два микрофонных и один линейных входы и отдельный вход для подключения мини АТС. Первый микрофонный вход и вход АТС являются приоритетными. Имеется раздельная регулировка тембра по низким и верхним частотам.

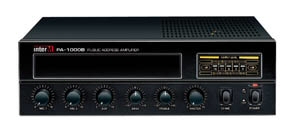

Модели усилителей Inter-M PA-1000 и PA-1000BR имеют выходную мощность 30 Вт, два микрофонных, один универсальный входы с индивидуальными регулировками уровня, вход для подключения мини АТС (только для PA-1000BR. Первый микрофонный вход и вход АТС являются приоритетными. В модели Inter-M PA-1000BR имеется встроенный цифровой тюнер с 6 запрограммированными настройками. В обоих усилителях присутствует пиковый индикатор выходной мощности.

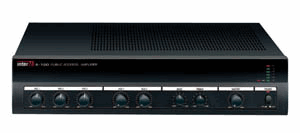

Усилители Inter-M A-60 и A-120 выходной мощностью 60 и 120 Вт соответственно имеет три микрофонных (первый - приоритетный) и два универсальных входов, раздельную регулировку тембра по низким и высоким частотам и индикатор выходной мощности.
Усилители Inter-M PA-2000 и PA-4000 принадлежат к средней категории настольного оборудования. При выходной мощности 60 и 120 Вт соответственно, эти усилителиимеют 6 универсальных входов с индивидуальными регулировками чувствительности, вход для подключения мини АТС, линейные вход и выход для каскадного соединения нескольких усилителей, пятиканальный селектор зон, позволяющий выбор любой из пяти зон оповещения или всех сразу, встроенный гонг-генератор, генератор сирены, пятиканальный графический эквалайзер и пиковый индикатор мощности.

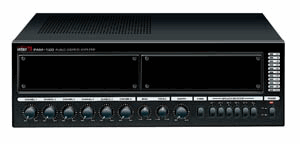

И самые «авторитетные» представители настольных усилителей – это усилители Inter-M PAM-60, PAM-120, PAM-240 и PAM-360. Высокая выходная мощность (соответственно 60, 120, 240 и 360 Вт), шесть универсальных входов с индивидуальными раздельными регулировками уровня и тембра по низким, средним и высоким частотам, приоритетный вход для подключения мини АТС, отдельный выход на мини АТС для реализации функции "MusicOnHold", селектор зон на 5 каналов, линейные вход. Кроме того, усилители этого класса имеют выход для каскадного соединения нескольких усилителей, раздельная регулировка громкости по входам, раздельная регулировка тембра по низким и высоким частотам, индикатор выходной мощности, встраиваемые модули цифрового тюнера, проигрывателя компакт-диска и кассетного магнитофона и плюс высокое качество воспроизведение звука – это характеристики действительного лидера в классе настольных усилителей.
В классе настольного оборудования помимо усилителей присутствуют и комбинированные устройства, сочетающие усилители мощности с тюнером, магнитофоном или проигрывателем компакт-дисков.

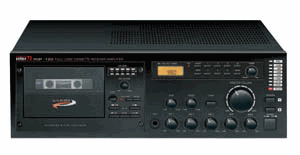

Inter-M POP-30, POP-60 и POP-120 - это цифровой тюнер с памятью на 30 радиостанций, полностью логический кассетный магнитофон с автореверсом плюс усилитель мощности на 30, 50 и 120 Вт соответственно. Этот комбайн наделён тремя микрофонными входами, первый из которых является приоритетным, универсальным входом, селектором на две зоны громкоговорителей, раздельной регулировкой тембра, встроенным гонг-генератором.

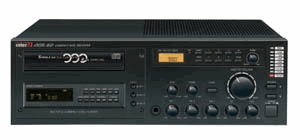

Модели Inter-M ACR-60 и ACR-120 выходной мощностью усилителя 60 и 120 Вт по возможностям похожи на комбайны. cерии POP, но вместо кассетного магнитофона они имеют CD-проигрыватель с чейнджером на три диска
Логично предположить, что в линейке комбинированных устройств должен быть «тяжеловес» - аппарат, сочетающий в себе и тюнер, и кассетный магнитофон, и проигрыватель. Действительно, есть и такое.

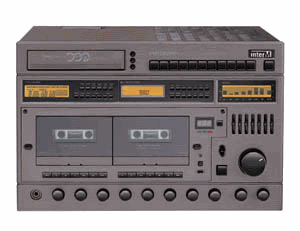

Это топ-модели Inter-M SYS-2120 и SYS-2240 с выходной мощностью 120 и 240 Вт соответственно. «Серьёзность» этих устройств подтверждают их фантастические возможности. Комбайны серии SYS – это 2-х кассетная полностью логическая дека с автореверсом и с возможностью записи, цифровой тюнер с памятью на 24 радиостанции, 3-х дисковый CD-проигрыватель, 7-полосный графический эквалайзер, четыре микрофонных входа (первый- приоритетный), два линейных входа, линейный выход, десятиканальный селектор зон оповещения, встроенный мониторный громкоговоритель, 4-х тональный гонг-генератор, графический анализатор уровня и спектра сигнала.
В классе оборудования RACK-Mount cистема оповещения строится из отдельных устройств. Здесь помимо усилителя мощности, тюнеров и проигрывателей используются сервисные блоки, значительно расширяющие возможности системы. Для реализации аварийного и пожарного оповещения используются специализированные устройства.

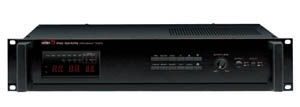

Например блок аварийной сигнализации Inter-M EP-9216 имеет выход на пожарные датчики и при его замыкании автоматически подаёт тревожный сигнал. Генератор сирены Inter-M PE-9103 выдаёт 4-х тональный сигнал тревоги и одно- или двухтональную сирену. Блок матрицы Inter-M PX-9116 осуществляет контроль приоритетов сигналов в системе оповещения и имеет 16 каналов управления. С помощью таймера Inter-M PW-9242v можно управлять системой оповещения по времени, запрограммировав временнЫе события. Переключатель программ Inter-M PG-9104 служит для автоматического переключения сигналов со входов поступлении аварийного сигнала или сигнала с таймера.
За выбор зоны оповещения отвечает 16-ти канальный селектор зон Inter-M PS-9116, который позволяет выбрать как любую отдельную зону, отдельную группу из 8 зон, так и все зоны одновременно. Релейный блок Inter-M RG-9116 осуществляет непосредственную коммутацию трансляционных каналов, выбранных селектором зон.

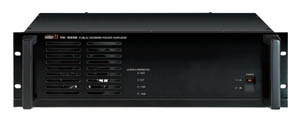

Усилители мощности Inter-M PA-9312, PA-9324, Inter-M PA-9326 (120, 240 и 360 Вт соответственно) для нормальной работы требует установки предусилителей. Предусилитель Inter-M PP-9113 имеет 6 микрофонных и 4 линейных входов, а предусилитель Inter-M PP-9214 - 8 универсальных входов и 2 стерео входа.
В классе Rack-Mount присутствуют и стандартные «музыкальные» источники сигнала.

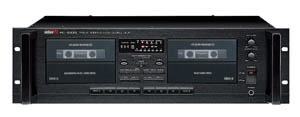

Это полностью логический двухкассетный магнитофон Inter-M PC-9335, цифровой тюнер с памятью на 30 каналов Inter-M PT-9107 и 3-х дисковый CD-чейнджер Inter-M CDC-9320. Питание таймера, предварительных усилителей и усилителей мощности, магнитофона, тюнера и CD-чейнджера осуществляется от сети 220В.
Учитывая ответственное назначение круглосуточно и бесперебойно функционировать, системы оповещения и аварийной сигнализации обязаны иметь возможность питания от независимых источников электроэнергии – аккумуляторов. Для их подзарядки служит зарядное устройство Inter-M PB-9207, которое автоматически включается при необходимости зарядки аккумуляторов.

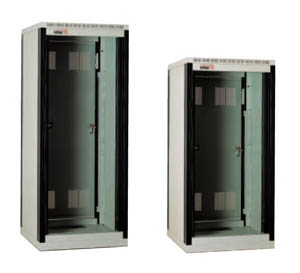

Для удобной компоновки и правильной работы системы оповещения всё оборудование размещается в 19"шкафах. В зависимости от количества блоков выбирается шкаф нужного размера. Существует пять моделей шкафов Inter-M с ёмкостью от 15 до 39 установочных мест: Inter-M PA-151D, PA-231D, PA-271D, PA-331D и PA-391D. Если после установки всех блоков системы трансляции и оповещения остаются свободные места, их закрывают заглушками Inter-M BP-9100, BP-9200 или BP-9300 на одно, два или три свободных посадочных места.

Громкоговорители Inter-M

Всё вышеперечисленное оборудование не имело бы смысла, если бы не было громкоговорителей или попросту динамиков. Компания Inter-M производит очень широкий спектр громкоговорителей, предназначенных для работы в системах трансляции и оповещения. Основным отличием громкоговорителей, предназначенных для работы в системах трансляции и оповещения от обычных бытовых динамиков, например, от музыкальных центров, является наличием у первых согласующего звукового трансформатора. Как уже говорилось выше, выходное напряжение сигнала с выхода усилителя мощности составляет от 70 до 100 Вольт. Для того, чтобы от этого напряжения динамики не выходили из строя, а соединённые параллельно несколько громкоговорителей внутри зоны оповещения суммарным низким сопротивлением не выводили из строя выходной трансформатор усилителя мощности, используются согласующие звуковые трансформаторы. В зависимости от номинальной рабочей мощности громкоговорителей звуковые трансформаторы имеют разные, специально рассчитанные, входные сопротивления. Расчёт производится исходя из максимального выходного напряжения усилителей мощности

(100 Вольт) и номинальной мощности громкоговорителя

Таким образом, любой громкоговоритель, предназначенный для работы в системах трансляции и оповещения Inter-M может работать с любым усилителем мощности, независимо от его выходной мощности. Од-нако необходимо учесть, что общая номинальная мощность громкоговорителей должна быть не выше выходной мощности усилителя мощности. В противном случае суммарное сопротивление громкоговорителей выведет из строя выходной трансформатор усилителя.

Громкоговорители Inter-M подразделяются на несколько категорий. По исполнению громкоговорители бывают врезные (врезаются в подвесной потолок) и навесные (крепятся на стену). Навесные громкоговорители в свою очередь делятся на всепогодные и внутренние. Всепогодные громкоговорители выполнены в виде звуковых колонн и рупоров. Громкоговорители внутреннего исполнения бывают в обычном исполнении и в виде звуковых колонн.

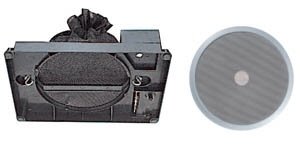

Врезные громкоговорители Inter-M APT-01 и APT-03 имеют малые габариты и номинальную мощность 1 и 3 Вт соответственно. Бюджетные динамики Inter-M MS-03 и MS-05 мощностью 3 и 5 Вт не требуют для установки дополнительного крепежа, но требуют отдельной декоративной решётки Inter-M GP-03. Громкоговорители Inter-M CS-03 и CS-03А номинальной мощностью 3 Вт крепятся в подвесной потолок и имеют внешнюю декоративную решётку. Модель Inter-M CS-03А имеет огнезащитный алюминиевый колпак, защищающий динамик от возгорания за подвесным потолком. Громкоговорители Inter-M CS-05 отличается от CS-03А только выходной мощностью (5Вт). Модели Inter-M CS-10, CS-45 мощностью 10 Вт выполнены в пластиковых квадратных корпусах и с пластиковыми декоративными решётками. Двухполосные громкоговорители Inter-M MS-15 и MS-30 предназначены для высококачественной трансляции программ и имеют повышенную мощность 15 и 30 Вт соответственно.

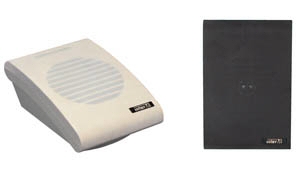

Навесные громкоговорители Inter-M SWS-03 и SWS-03A, SWS-10 и SWS-10A работают с номинальной мощностью 3 и 10 Вт соответственно. Цвета исполнения этих динамиков бывает белый и тёмно-коричневый. Лицевая сторона громкоговорителей обтянута акустически прозрачной тканью. Модели с индексом A имеют аттенюатор и бывают только в белом исполнении.
Настенные колонные Inter-M CS-710, CS-720, CS-730, CS-740 и CS-910, CS-920, CS-930, CS-940 с мощностью от 10 до 40Вт применяются внутри помещения.

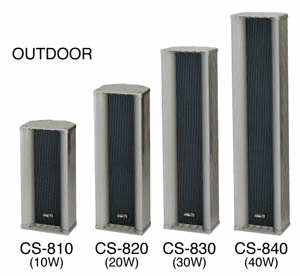

Корпус моделей 700-й и 900-й серий выполнен из алюминия, а фасад – из ДВП, закрытый акустически прозрачной тканью. Всепогодные колонны Inter-M CS-810, CS-820, CS-830, CS-840 имеют алюминиевый корпус и металлическую сетку на лицевой панели. Применение отдельной ВЧ динамической головки в громкоговорителях значительно улучшает качество трансляции на средних и высоких частотах.
Рупорные громкоговорители Inter-M HS-20, HS-30, HS-50 и HS-30RT, HS-40RT предназначены для трансляции только речевой информации на открытой местности. Они полностью защищены от воздействий атмосферных осадков и солнечных лучей. Если помимо речевой информации планируется трансляция музыкальных программ на открытой местности, целесообразно использовать рупоры моделей Inter-M CH-510, CH-520, CH-530. Это герметичные громкоговорители с номинальной мощностью 10, 20 и 30 Вт соответственно.
Широкополосные рупорные громкоговорители Inter-M CH-522 и CH-532 предназначены для высококачественного вещания речевых и музыкальных программ на открытом пространстве. Двухполосные динамические головки этих громкоговорителей имеют коаксиальную конструкцию, что позволяет добиться высокого качества воспроизведения фонограмм при небольших размерах.
