Линейные дымовые пожарные извещатели
|
Основные положения
По требованиям НПБ 82-99 "Извещатели пожарные дымовые оптико-электронные линейные. Общие технические требования. Методы испытаний" чувствительность линейного дымового извещателя должна устанавливаться в пределах от 0,4 дБ (снижение интенсивности луча на 9%) до 5,2 дБ (снижение интенсивности луча на 70%). В документации может указываться чувствительность в дБ или в процентах. Снижению сигнала на % соответствует ослабление на С дБ:  Рис. 2 Линейный извещатель 6424Для перевода из одних единиц в другие можно воспользоваться таблицей 1. Соответсвенно, измерение чувствительности линейного извещателя проводится с использованием набора фильтров, обеспечивающих различное затухание. Для проверки конкретного значения чувствительности достаточно наличия двух фильтров с затуханием ниже и выше порога. Например, для контроля порога срабатывания 30% можно использовать два фильтра с затуханием 25% и 35%. В комплект линейного извещателя 6424 (рис. 2) входят две пары фильтров для проверки чувствительности 30% и 55%. Фильтры должны иметь достаточную равномерную структуру, что бы величина затухания не зависела от положения фильтра.
Величина затухания фильтра в процентах равна отношению непроницаемой части площади к общей величине умноженной на 100. Рисунок может состоять из непрозрачных точек или наоборот прозрачных точек, диаметр которых по крайней мере на порядок меньше апертуры оптической системы приемника и передатчика (рис. 3). В простейшем случае можно использовать фильтр в виде периодической структуры из чередующихся прозрачных и непрозрачных полос определенной ширины. Величина его затухания равна отношению ширины непрозрачной полосы к суммарной ширине прозрачной и непрозрачной умноженной на 100. Фильтр устанавливается перед приемником или передатчиком (рис 4). Расстояние между приемником и передатчиком должно соответствовать диапазону, указанному в технических характеристиках.

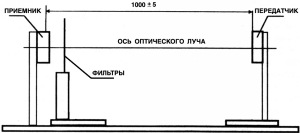

При сертификации чувствительность измеряется при установке приемника и передатчика на расстоянии 1 м, с использованием дополнительного фильтра, имитирующего затухание сигнала на соответствующем расстоянии. Уровень сигнала снижается по квадратичной зависимости при увеличении расстояния. Таким образом, для имитации расстояния 10 м необходимо обеспечить снижение сигнала в 100 раз, что соответствует 20дБ, для имитации 100 м - снижение сигнала в 104 раз, что соответствует 40дБ. Сравнение эффективности линейных и точечных дымовых извещателей. Чувствительность линейных и точечных дымовых извещателей производится в различных единицах: линейных - в абсолютных единицах затухания, точечных - в удельных единицах, т.е. величина затухания на расстоянии один метр или один фут. В соответствии с НПБ 65-97 "Извещатели пожарные дымовые оптико-электронные" чувствительность точечных извещателей, определяется при испытаниях в аэродинамической трубе замкнутого типа где через извещатель проходит воздух с аэрозолью (НПБ 65-97 Приложение 1) и должна устанавливаться в пределах 0,05 - 0,2 дБ/м. Для перевода абсолютного значения затухания в удельные единицы оптической плотности среды необходимо его разделить на протяженность зоны в метрах. Соответственно, требованиям НПБ 82-99 по чувствительности линейного дымового извещателя от 0,4 дБ до 5,2 дБ при равномерном задымлении 10 метровой зоны соответствует удельная оптическая плотность в пределах от 0,04 дБ/м до 0,52 дБ/м, а при протяженности зоны 100 метров - в пределах от 0,004 дБ/м до 0,052 дБ/м. Теоретически при постоянной чувствительности эффективность линейного извещателя повышается с увеличением протяженности защищаемой зоны. В реальных условиях на первом этапе возгорания плотность задымления максимальна над очагом возгорания и уменьшается при удалении от него.

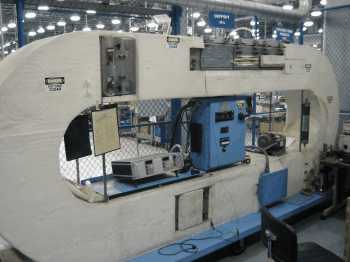

С другой стороны, чувствительность точечного дымового извещателя, измеренная в аэродинамической трубе не сопоставима с чувствительностью в реальных условиях. В месте расположения извещателя скорость воздушного потока увеличивается за счет уменьшения сечения трубы и возникает турбулентность, которые в отсутствуют при распространении дыма вблизи потолка. Для снижения этого эффекта необходимо увеличивать сечение аэродинамической трубы, что определяет габариты и стоимость данного оборудования. На рис. 5, в качестве иллюстрации, показана установка для испытаний дымовых пожарных извещателей в компании Систем Сенсор. Этот способ тестирования при производстве извещателей позволяет контролировать стабильность чувствительности. Однако для получения информации об эффективности извещателя в реальных условиях используются тестовые пожары, которые регламентированы европейским стандартом EN54-7:2001 и ГОСТ Р 50898-96 "Извещатели пожарные. Огневые испытания". Используя классификацию ПИ по чувствительности, приведенную в этих документах, можно провести более точное сравнение эффективности линейных и точечных извещателей. Существует шесть типов тестовых очагов пожара: ТП-1 - открытое горение древесины, ТП-2 - тление древесины, ТП-3 - тление хлопка, ПТ-4 - горение полиуретана и ТП-5 - горение легковоспламеняющейся жидкости с выделением дыма, ТП-6 - горение легковоспламеняющейся жидкости. По результатам испытаний для каждого вида тестового очага извещатели разделяются на три группы, не считая не прошедших испытание: класс А (наиболее чувствительный) с предельными значениями Т1=15°С, m1=0,5дБ/м, Y1=1,5; класс В (средний) Т2=30°С, m2=1 дБ/м, Y2=3,0 и класс С (наименее чувствительный) Т3=60°С, m3=2,0дБ/м, Y3=6,0. Таким образом, допускается различие в оптической плотности внутри дымовой камеры и открытом пространстве более чем в 10 раз: наименьшая чувствительность по НПБ 65-97 в дымовом канале 0,2 дБ/м, а по тестовым пожарам 2,0 дБ/м. И противоречия здесь нет: в испытательном помещении по ГОСТ Р 50898-96 размером 10±1 м х 7±1 м и высотой 4±0,2 метра сказывается аэродинамическое сопротивление дымозахода ПИ. Неудачная конструкция дымозахода и дымовой камеры ПИ, относительно низкая площадь дымозахода по сравнению с внутренним объемом ПИ могут привести к снижению чувствительности в реальных условиях более чем в 10 раз. В той или иной степени этот эффект проявляется у любого точечного дымового извещателя с дымовой камерой и с конструктивными элементами для защиты от пыли. В линейном дымовом извещателе этот эффект полностью отсутствует, так как дым поступает в контролируемую зону без преодоления каких-либо препятствий. Таким образом, линейный извещатель с порогом 3 дБ (50%) при равномерном задымлении на протяжении даже 10 метров обеспечивает чувствительность эквивалентную удельной оптической плотности среды 0,3 дБ/м. Т. е. по классификации точечных дымовых извещателей по ГОСТ Р 50898-96 соответствует самому чувствительному классу А. При пороге 1,25 дБ (25%) соответственно получаем эквивалентную удельную оптическую плотность среды 0,125 дБ/м, что в 4 раза выше нижней границы класса А. Кроме того, линейный дымовой извещатель обеспечивает лучшую эффективность по обнаружению различных типов пожаров, по сравнению с точечными оптико-электронными, ионизационными и тепловыми извещателями (таблица 2). (О - отлично обнаруживает; Х - хорошо обнаруживает; Н - не обнаруживает)
Необходимо также отметить, что все современные линейные извещатели имеют несколько порогов чувствительности и компенсацию запыления оптики и светофильтров, что позволяет учесть условия эксплуатации, исключить ложные срабатывания и снизить расходы на техническое обслуживание. У точечных извещателей данные функции реализованы только в адресно-аналоговых системах и в наиболее продвинутых пороговых, например в последних сериях Систем Сенсор ПРОФИ и Леонардо. Это объясняется жесткими ограничениями по массогабаритным характеристикам и по электропотреблению, налагаемыми на точечные пожарные извещатели. Типы линейных извещателей Линейные дымовые извещатели можно разделить на два крупных класса: двухкомпонентные, состоящие из отдельных блоков приемника и передатчика, и современные однокомпонентные - один блок приемо-передатчика с пассивным рефлектором. Построение линейного извещателя определяет требования к техническим характеристикам компонент, их конструкции и размещению. Для двухкомпонентного извещателя необходимо обеспечить стабильный уровень сигнала передатчика во всем диапазоне рабочих температур и напряжений питания, т.к. снижение уровня сигнала передатчика приводит к формированию ложного сигнала ПОЖАР. Приемник должен обеспечивать хранение значения уровня опорного сигнала в энергонезависимой памяти приемника и корректировку порога срабатывания при запылении оптики в процессе эксплуатации. Кроме того, для увеличения энергетического потенциала в приемнике и передатчике используются оптические системы, обеспечивающие достаточно узкие диаграммы направленности. Такое построение определяет сложность настройки и эксплуатации линейных извещателей. Для обеспечения работоспособности необходимо проведение достаточно трудоемкой юстировки, при которой устанавливается положение приемника и передатчика, соответствующее приему максимума сигнала. Изменение положения приемника или передатчика в процессе эксплуатации вызывает отклонение диаграммы направленности, снижение уровня сигнала и формирование ложного сигнала ПОЖАР, который не сбрасывается без переюстировки извещателя. После сброса производится сравнение пониженного за счет разъюстировки уровня сигнала с уровнем сигнала при чистой оптической среде и выдается подтверждение сигнала ПОЖАР. Ситуация для извещателя не отличается от подтверждения сигнала ПОЖАР при наличии дыма. Соответственно, крепление приемника и передатчика допускается только на капитальные конструкции. Форму диаграммы направленности выбирают таким образом, чтобы незначительное смещение опорных конструкций не нарушало работоспособность линейного извещателя. Обычно допускается в процессе эксплуатации смещение максимума диаграммы направленности относительно оптической оси в пределах порядка ±0,5°, что соответствует при расстоянии между приемником и передатчиком 10 метров смещению луча на ±87 мм, а при расстоянии 100 метров - на ±870 мм. Для обеспечения работы двухкомпонентных извещателей при различных дальностях обычно требуется использование нескольких уровней сигнала передатчика и регулировка усиления приемника, что создает дополнительные трудности при настройке и юстировки. Другой существенный недостаток - необходимость подключения и передатчика и приемника к источнику питания - это значительный расход кабеля обычно превышающий расстояние между приемником и передатчиком. Кроме того, при установке в одном помещении параллельно нескольких линейных извещателей необходимо исключить попадание на приемник сигналов от соседних передатчиков. Некоторые производители в этом случае рекомендуют устанавливать приемники и передатчики в шахматном порядке, что приводит к дополнительному увеличению расхода кабеля и монтажных работ. Причем монтаж этой части шлейфа обычно затруднен из-за высоких потолков, или из-за необходимости выполнения скрытой проводки. Практически все эти недостатки отсутствуют у однокомпонентных дымовых линейных извещателей, в которых приемник и передатчик размещены в одном блоке, а на противоположной стороне располагается пассивный рефлектор не требующий питания (рис. 6). Он состоит из большого числа призм, структура которых обеспечивает отражение сигнала в направлении источника. Подобная конструкция используется в автомобильных катафотах. Таким образом, рефлектор не требует не только питания, но и юстировки. Соответственно в несколько раз сокращается расход кабеля, трудоемкость монтажа и юстировки.
Более того, рефлектор может быть установлен на некапитальные и даже вибрирующие конструкции. Допускается изменение положения рефлектора в пределах ±10°. При больших углах появляется снижение уровня отраженного сигнала за счет уменьшения проекции рефлектора на плоскость перпендикулярную оптической оси, т.е. за счет уменьшения эквивалентной площади рефлектора. Размещение приемника и передатчика в одном блоке обеспечивает возможность автоматического выбора диапазона измерения уровня сигнала при юстировке, автоматическую подстройку уровня излучения передатчика и коэффициента усиления приемника в зависимости от дальности контролируемой зоны. Кроме того, дополнительно появляется возможность временной селекции сигналов, возможность использования одного рефлектора при близком расположении двух-трех извещателей, возможность компенсации изменения оптической плотности не связанной с возникновением пожароопасной ситуацией в течение суток для исключения ложных срабатываний и т.д.
Рекомендации по размещению Линейный дымовой извещатель защищает зону протяженностью до 100 - 200 метров и, соответственно, заменяет в зависимости от длины и высоты помещения более 10 - 20 точечных дымовых извещателей. Сложность монтажа, тестирования и технического обслуживания точечных дымовых извещателей при наличии высоких полков определяет дополнительные преимущества линейных извещателей. Причем установка точечных извещателей в помещениях высотой более 12 метров запрещена из-за резкого снижения их эффективности: дым при достижении потолка распространяется на большую площадь, соответственно снижается его удельная плотность и соответственно увеличивается время определения возгорания. Этот эффект практически не влияет на работоспособность линейного извещателя, т.к. снижение удельной оптической плотности компенсируется увеличением протяженности задымления (рис. 8). Высокая эффективность линейных извещателей в таких условиях определила возможность защиты помещений значительной высоты. По европейским рекомендациям линейные извещатели допускается устанавливать для защиты людей в помещениях высотой до 25 метров, а для защиты имущества - до 40 метров в один ярус. При этом расстояние между оптическими осями выбирается в пределах от 9 до 15 метров и не требуется его уменьшение при увеличении высоты помещения.
По российским требованиям, приведенным в НПБ 88-2001* "Установки пожаротушения и сигнализации. Нормы и правила проектирования") в помещениях высотой до 12 метров расстояния между оптическими осями не должны превышать расстояний между рядами точечных дымовых извещателей при той же высоте. Т.е. ни каким образом не учитывается различие физических процессов при дымоопределении точечным и линейным извещателем. Более того в помещениях высотой от 12 до 18 метров предписана двухъярусная установка линейных дымовых извещателей. Требуется установка дополнительного яруса линейных извещателей на высоте 1,5 - 2 метра от уровня пожарной нагрузки, но не менее 4 метров от плоскости пола. Т.к. размещение линейных извещателей в помещениях выше 18 метров нормами вообще не предусмотрено, то на практике в некоторых случаях применяют трехъярусную установку, хотя увеличение высоты помещения с большим запасом можно компенсировать установкой более высокой чувствительности. Такое положение определяет в некоторых случаях к выбору более дешевого и менее эффективного оборудования. По тем же причинам в некоторых случаях используются значительно более дешевые тепловые извещатели, несмотря на то что они вообще не пригодны для определения тлеющих пожаров (см. табл.1), а при обнаружении загорания на стадии открытого огня остановить дальнейшее его развитие обычно возможно лишь при использовании профессионального пожаротушения. Кроме того на этой стадии задымление помещения достигает такого уровня, что невозможно не только локализовать очаг, но и находиться в этом помещении без изолирующего противогаза опасно для жизни. Хочется надеяться что, в процессе развития отечественной нормативной базы будет учтен опыт эксплуатации линейных дымовых извещателей и уточнены требования по их размещению, что позволит повысить эффективность противопожарной защиты значительно большего числа объектов в нашей стране. Размещение линейных извещателей
Требования по расстановке линейных ПИ впервые появились в НПБ 88-2001 "Установки пожаротушения и сигнализации", введены в действие 1 января 2002 года и сохранены без изменений в действующей редакции НПБ 88-2001*. Максимальные расстояния между рядами точечных извещателей были заменены на максимальные расстояния между оптическими осями (см. таблицу 1).
В помещениях высотой от 12 до 18 метров предписана двухъярусная установка линейных дымовых извещателей: первый ярус извещателей следует располагать на расстоянии 1,5-2 м от верхнего уровня пожарной нагрузки, но не менее 4 м от плоскости пола, второй ярус извещателей следует располагать на расстоянии не более 0,4 м от уровня перекрытия (см. таблицу 2). Максимальное расстояние между оптическими осями извещателей в обоих ярусах 7,5 метров.
Указания НПБ 88-2001* достаточно фрагментарны, что можно объяснить сравнительно небольшим сроком развития отечественной нормативной базы в данном направлении. Учитывая динамику и направление развития нашей нормативной базы, небезинтересно как нормируется установка линейных ПИ в европейских странах. Подробное описание физических процессов, влияющих на установку дымовых линейных ПИ в помещениях различного типа приведены в европейских рекомендациях, основанных на Британском стандарте BS 5839-1:2001. Расстановка линейных ПИ здесь также связана с расстановкой точечных ПИ, но не так прямолинейно. По BS 5839-1:2001 п. 22.3 при использовании точечных дымовых извещателей в помещении с плоским потолком расстояние от любой точки защищаемого помещения ближайшего ПИ в проекции на горизонтальную плоскость не должно превышать 7,5 метров, т.е. дымовой ПИ контролирует площадь в виде круга радиусом 7,5 метров. Для линейного ПИ расстояние от любой точки защищаемого помещения оптической оси не должно превышать 7,5 метров, т.е. контролируется полоса шириной 15 метров: по 7,5 метров в каждую сторону от оптической оси. По НПБ 88-2001* при расстоянии между точечными дымовыми ПИ равном 9 метров (подразумевается квадратная решетка) один извещатель контролирует круг радиусом 6,36 метров, соответственно можно было бы допустить максимальное расстояние между оптическими осями линейных ПИ если не 15 метров, то для начала по крайней мере 12,5 метра, но никак не 9 метров. Кстати, требование по обеспечению требуемого максимального расстояния от точечного ИП упрощает проектирование в случае помещения произвольной конфигурации - не прямоугольного или вообще с не плоскими стенами. Далее, в BS 5839-1:2001 в начале раздела 22 по установке и размещению ПИ приведены комментарии, в которых поясняется принцип работы точечных дымовых, тепловых, линейных и других типов извещателей. В частности отмечается, что дым и нагретые газы от очага возгорания по мере подъема смешиваются с чистым холодным воздухом и быстро увеличивается размер очага необходимый для активизации точечных дымовых и тепловых ПИ с ростом высоты помещения. Снижение влияния этого эффекта рекомендуется обеспечивать путем использования более чувствительных ПИ. Относительно линейных дымовых извещателей указывается, что рост высоты помещения оказывает на них меньшее влияние по сравнению с точечными ПИ, поскольку одновременно увеличивается размер задымленного пространства и увеличивается протяженность луча, проходящего через него. Эти положения учтены при определении максимальной высоты защищаемых помещений для различного типа ПИ (см. таблицу 3).
Таким образом, линейные извещатели допускается устанавливать для защиты людей в помещениях высотой до 25 метров, а для защиты имущества - до 40 метров, причем в один ярус, с максимальным расстоянием между оптическими осями 15 метров, без его уменьшения с увеличением высоты помещения. Более того это расстояние (в горизонтальной проекции) может быть даже увеличено максимум на 25%
В помещениях с покатым потолком обязательно один из линейных извещателей устанавливается в самой верхней части помещения, поскольку дым накапливается в первую очередь именно здесь (см. рис. 2). В таких помещениях не допускается установка линейных извещателей поперек помещения, т.к. появление дыма на этом уровне произойдет через недопустимо большой промежуток времени. По BS 5839-1:2001 потолок считается наклонным, если перепад высот превышает 600 мм, при этом допускается увеличивать расстояние между оптическими осями в проекции на горизонтальную плоскость на 1% на каждый градус наклона, но максимум на 25% (см. рис. 2). Максимальное расстояние оптической оси от перекрытия не должно превышать 600 мм. В отличии от российских требований по BS 5839-1:2001 точечные извещатели должны устанавливаться таким образом, чтобы их чувствительные элементы располагались ниже потолка на расстоянии для дымовых от 25 до 600 мм, а для тепловых от 25 до 150 мм! В НПБ 88-2001* п.12.18* для всех точечных извещателей, кроме извещателей пламени, указано требование о максимальном расстоянии от потолка до нижней точки извещателя 0,3 м. В чем разница между тепловыми и дымовыми извещателями? В BS 5839-1:2001 описаны физические процессы, которые необходимо учитывать при использовании дымовых извещателей в высоких помещениях: при тлеющих пожарах не происходит значительного выделения тепла и если дым достигает высоты на которой располагается слой более теплого воздуха, то он начинает растекаться в горизонтальной плоскости не достигнув потолка (см. рис. 3).
Соответственно вероятность обнаружения задымления линейными ПИ нижнего яруса, установленными на высоте 4 метра, при расстоянии между осями 7,5 метров можно оценить как 1/7,5 = 0,1333, т.е порядка 13%. Таким образом, нижний ярус линейных пожарных извещателей практически не повышает уровень противопожарной защиты, а только приводит к значительному удорожанию системы. К сожалению объем статьи не позволяет обсудить все положения стандарта BS 5839-1:2001 из-за его значительного объема - более 130 страниц. Можно отметить еще одно незначительное расхождение в требованиях по установке точечных и линейных извещателей. В п. 12.18* НПБ 88-2001* приведено требование по установке точечных извещателей под перекрытием на расстоянии не менее 0,1 м от стен, а в п. 12.33 для линейных извещателей это расстояние увеличено в 5 раз: должно обеспечиваться расстояние от оптических осей до стен и окружающих предметов не менее 0,5 м. В стандарте BS 5839-1:2001 п. 22.3g для точечных извещателей указано о недопустимости их установки ближе 500 мм от стены, а в п. 22.3n об их расположении с обеспечением свободного пространства в полусфере с радиусом не менее 500 мм. С учетом протяженности контролируемой зоны линейного извещателя аналогичное требование в п. 22.5e содержит ограничение: не более 3 метров луча должно находиться ближе 500 мм от стен, перегородок, каких-либо конструкций и т.д. Действительно, если расположение стен вблизи точечного ИП может значительно увеличить время определения пожароопасной ситуации из-за снижения воздухообмена в углах помещения, то в случае линейного извещателя этот эффект практически не проявляется, если вдоль незначительной части луча расположены предметы ближе 0,5 метров. Эффективность линейного дымового извещателя
Испытания проводятся в помещении длиной 9 - 11 метров, шириной 6 - 8 метров и высотой 3,8 - 4,2 метров, в центре которого на полу располагается тестовый очаг пожара. Тестируемые точечные извещатели располагаются на потолочном перекрытии по окружности на расстоянии 3 м от его центра в секторе 60° (см. рис. 7). Здесь же установлены измеритель оптической плотности среды m (дБ/м), радиоизотопный измеритель концентрации продуктов горения Y (относительные единицы) и измеритель температуры Т (°С). Два тестируемых линейных извещателя располагаются симметрично и их оптические оси находятся на расстоянии 2,5 метров от центра помещения (см. рис. 7).
Результаты испытаний подтверждают отсутствие зависимости чувствительности линейного извещателя 6500 от вида дыма. Он одинаково хорошо реагирует как на "светлые" дымы, выделяющиеся при тлении дерева и текстильных материалов, так и на "черные" дымы, выделяющиеся при горении пластика, изоляции кабеля, резинотехнических изделий, битумных материалов и т.д. В отличие от точечных дымовых оптико-электронных извещателей, фиксирующих уровень рассеяния инфракрасного излучения на частицах дыма в оптической камере, величина которого зависит от типа дыма. Для сравнения в таблице 5приведены результаты испытаний дымовых точечных оптико-электронных извещателей. Эти испытания проводились в разное время, вследствие чего имеются различия в скоростях нарастания оптической плотности среды, концентрации взвешенных частиц и температуры
Таким образом, даже при сравнительно невысоких потолках (4 метра) и незначительной протяженности оптического луча (5 метров) линейный извещатель активизируется при меньших уровнях удельной оптической плотности среды по сравнению с точечными оптико-электронными извещателями. Причем если для точечного ИП условия проведения испытаний соответствуют условиям эксплуатации на большинстве объектов с незначительными отклонениями, то для линейных извещателей эти условия наиболее неблагоприятные для его работы. С увеличением протяженности защищаемой зоны при фиксированном уровне чувствительности в абсолютных единицах затухания линейный извещатель будет активизироваться соответственно при меньших значениях удельной оптической плотности. С увеличением высоты помещения преимущества еще больше усиливаются, т.к. рассеивание дыма на большой высоте влияет на линейный ПИ в меньшей степени, чем на обычный точечный. Необходимо также отметить, что все современные линейные извещатели имеют несколько порогов чувствительности и компенсацию запыления оптики, что позволяет учесть условия эксплуатации, исключить ложные срабатывания и снизить расходы на техническое обслуживание.
Полным анахронизмом в наше время являются линейные извещатели без автокомпенсации запыления оптических систем. По мере их загрязнения будет повышаться чувствительность такого извещателя, соответственно появятся ложные срабатывания, исключение которых потребует частых чисток оптики. Увеличение объема технического обслуживания при установке линейных ПИ на значительной высоте может достаточно быстро скомпенсировать выигрыш на стоимости оборудования. Линейные извещатели последнего поколения напротив для исключения ложных срабатываний, вызванных увеличением оптической плотности в контролируемом помещении в рабочие часы, имеют так называемые адаптивные пороги (см. рис. 10). В отличии от фиксированного порога в этом случае медленные изменения оптической плотности в течении суток компенсируются в заданных пределах. Например, в линейном извещателе 6500 кроме четырех фиксированных уровней чувствительности 25%, 30%, 40%, 50% затухания имеются два адаптивных уровня 30% - 50% и 40% - 50%. Другой очень важный момент, которому не всегда уделяется достаточно внимания это юстировка линейного извещателя, особенно в случае двух отдельных блоков приемника и передатчика, когда трудоемкость этой операции достаточно высока. Некачественное выполнение этого этапа настройки линейного ПИ создает массу проблем при его эксплуатации и может сделать систему полностью неработоспособной. На порядок снижается трудоемкость юстировки при использовании однокомпонентного линейного ПИ, когда требуется настроить положение оптики только приемо-передатчика, а рефлектор на противоположной стороне помещения устанавливается с тонностью ±10°. После юстировки положение приемника и передатчика должно обеспечивать прием максимального сигнала на данной дальности.
После проведения юстировки обязательно необходимо убедиться в соответствии реальной чувствительности ПИ установленному уровню. Эту процедуру рекомендуется повторять при изменении условий эксплуатации, например при значительном снижении или повышении температуры, при загрязнении оптических систем и т.д. Большинство двухкомпонентных линейных ПИ комплектуются оптическими фильтрами для имитации затухания сигнала примерно на 0,5 дБ выше и ниже порога, что обеспечивает достаточную точность измерений. Значительно упрощается контроль чувствительности однокомпонентного линейного извещателя: для ослабления сигнала блокируется соответствующая площадь рефлектора по шкале в процентах затухания. Этот способ реализован в однокомпонентном извещателе 6500 Систем Сенсор (см. рис. 12). Таким образом, можно с высокой точностью измерить чувствительность извещателя 6500 на любом из четырех порогов 25%, 30%, 40%, 50%. Часто возникает вопрос: почему для имитации затухания сигнала на 30% необходимо закрывать более половины площади рефлектора, а для 50% - примерно 3/4 площади? Ошибки здесь нет, так как в однокомпонентном линейном извещателе, в отличии от однокомпонентного извещателя, сигнал проходит контролируемую зону два раза: от приемопередатчика до рефлектора и обратно. Соответственно, при реальном задымлении ослабляющем сигнал на 3 дБ (на 50%), к приемо-передатчику вернется сигнал ослабленный на 6 дБ (на 75%). Простой расчет для рефлектора без шкалы, например, уровень чувствительности 30%, значит ослабление сигнала на 30%, соответственно до рефлектора дойдет 70% сигнала, т.е. 0,7 от первоначального уровня, и на обратном пути тоже останется 0,7 от отраженного от рефлектора, а всего вернется 0,7х0,7=0,49 или 49%, затухание составит 1-0,49=0,51, т.е. 51%. Этот эффект показывает еще одно преимущество однокомпонентного линейного извещателя: его потенциальная чувствительность в два раза выше, чем у двух компонентного, а реально при установлении одинаковой чувствительности выше помехозащищенность из-за увеличения в два раза порога. В заключение можно отметить, что современный линейный дымовой пожарный извещатель обеспечивает высокий уровень противопожарной защиты только при грамотной установке и настройке. Высокая стоимость оборудования при использовании однокомпонентных линейных извещателей с пассивным рефлектором компенсируется за счет снижения расходов на кабель, на монтажные, пуско-наладочные работы и на техническое обслуживание. Экспериментальные исследования подтверждают высокую эффективность линейных дымовых извещателей при обнаружении тления древесины, текстильных материалов, при горении пластика, горючих жидкостей, битумных материалов, что обеспечивает универсальность применения. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
