Devicell Dry ТЕПЛЫЙ ДЕРЕВЯННЫЙ ПОЛ БЕЗ СТЯЖКИ ОТ DEVI

Devicell Dry, представляющие собой монтажные теплоизолирующие пластины (1,0 х 0,5 х 0,013 м.) из пенополистирола с профилированным алюминиевым (распределяющим равномерно тепло) покрытием, позволяют установить нагревательный кабель «сухим» способом под деревянную или ламинированную паркетную доску. Максимальная устанавливаемая мощность — 100 Вт/м2. Шаг укладки нагревательного кабеля — 10 см. Devicell Dry используют только с нагревательным кабелем DTIP-10 или DTIE-10 (10 Вт/м при 230 В).

- Пластины Devicell Dry укладывают в одном направлении, для того, чтобы совпадали желобки для их соединения между собой с помощью специальных фиксаторов-защелок (поставляются вместе с Devicell Dry). При необходимости пластины можно легко разрезать электроножом, придав им необходимую геометрическую форму. В месте размещения соединительной муфты и гофротрубки для датчика температуры пола, часть пластины вырезают.

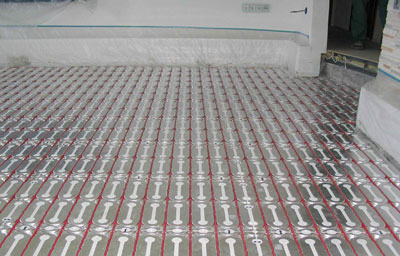

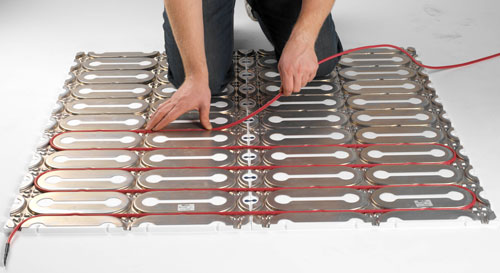

- По всей подогреваемой площади укладывают нагревательный кабель DTIP-10 или DTIE-10. Кабель устанавливают в желобки на пластинах.

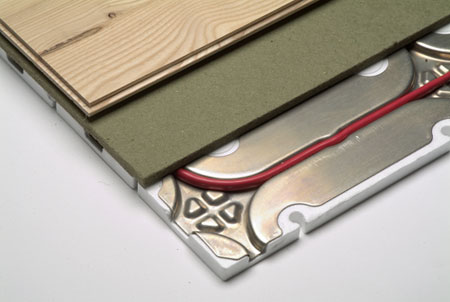

- После установки и проверки нагревательного кабеля стелят подложку и укладывают деревянное покрытие.

Размеры и характеристики монтажного листа:

- габаритные размеры 1,0 х 0,5 х 0,013 м.

- толщина теплоизолятора (пенополистирол) — 12 мм.

- толщина алюминиевого листа — 1 мм.

- коэффициент теплопередачи — 3 Вт/м2°С

- усилие деформации — 3670 кг/м2

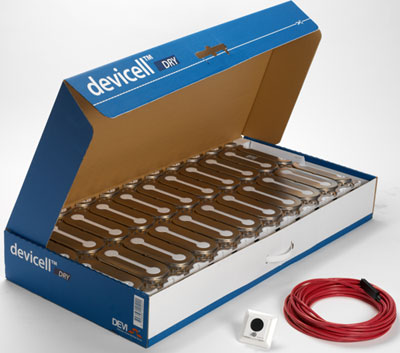

Комплект поставки:

- монтажный лист

- защелки-фиксаторы

Покрытие пола

Кабельные системы DEVI можно использовать со всеми известными типами деревянных полов, как под паркетом, так и под ламинатом.

Необходимо строго следовать инструкциям предприятия-изготовителя, особенно указаниям о максимально допустимой температуре. К примеру, датская компания Junckers выпускает специальный паркет из натуральной древесины для комнат со встроенными в пол системами отопления.

В качестве примера, в таблице представлены максимальные значения теплового сопротивления продукции фирмы TARKETT-Sommer в зависимости от удельной мощности кабельной системы отопления

Допустимую толщину материала покрытия можно определить, исходя из его удельной теплопроводности по следующей формуле:

d max = l x Rт max

где: d — толщина материала [м]

l — удельная теплопроводность [Вт/мК]

Rт — тепловое сопротивление [м2К/Вт ]

При необходимости укладки подложки под покрытие общая величина теплового сопротивления Rт будет состоять из суммы величин тепловых сопротивлений материала покрытия и материала подложки:

Rт = Rт покрытия + Rт подложки

где: Rт подложки = d подложки / l подложки

Допустимая максимальная толщина покрытия будет:

d max покрытия = l x (Rт max — d подложки / l подложки)

Кроме ограничений, связанных с термостойкостью самого покрытия, необходимо учитывать также термостойкость клеевых составов и материалов стяжки, которые используют в конструкции пола.

В зависимости от толщины деревянного пола, кабельную систему отопления можно использовать, если:

1. Максимальная толщина мягкой древесины

(плотность 400–600 кг/м3 — сосна и т.п.) — 2 см.

2. Максимальная толщина твердой древесины

(плотность более чем 600 кг/м3 — дуб и т.п.)-2,5 см.

Выбор оборудования

Мы рекомендуем использовать кабель deviflex™ мощностью 10 Вт/м (например, DTIP-10, DTIE-10) для деревянного пола на лагах и на монтажных листах Devicell? Dry.

Наилучшим выбором для управления работой системы отопления в деревянных полах являются интеллектуальный терморегулятор devireg™ 550 или его упрощенная модель devireg™ 540. Каждый из этих терморегуляторов оборудован встроенным датчиком температуры воздуха, контролирующим температуру воздуха внутри помещения, и датчиком температуры пола, выполняющим в данном случае функцию «ограничителя» температуры пола.

Температура на поверхности пола для деревянного покрытия не должна превышать 27?C.
